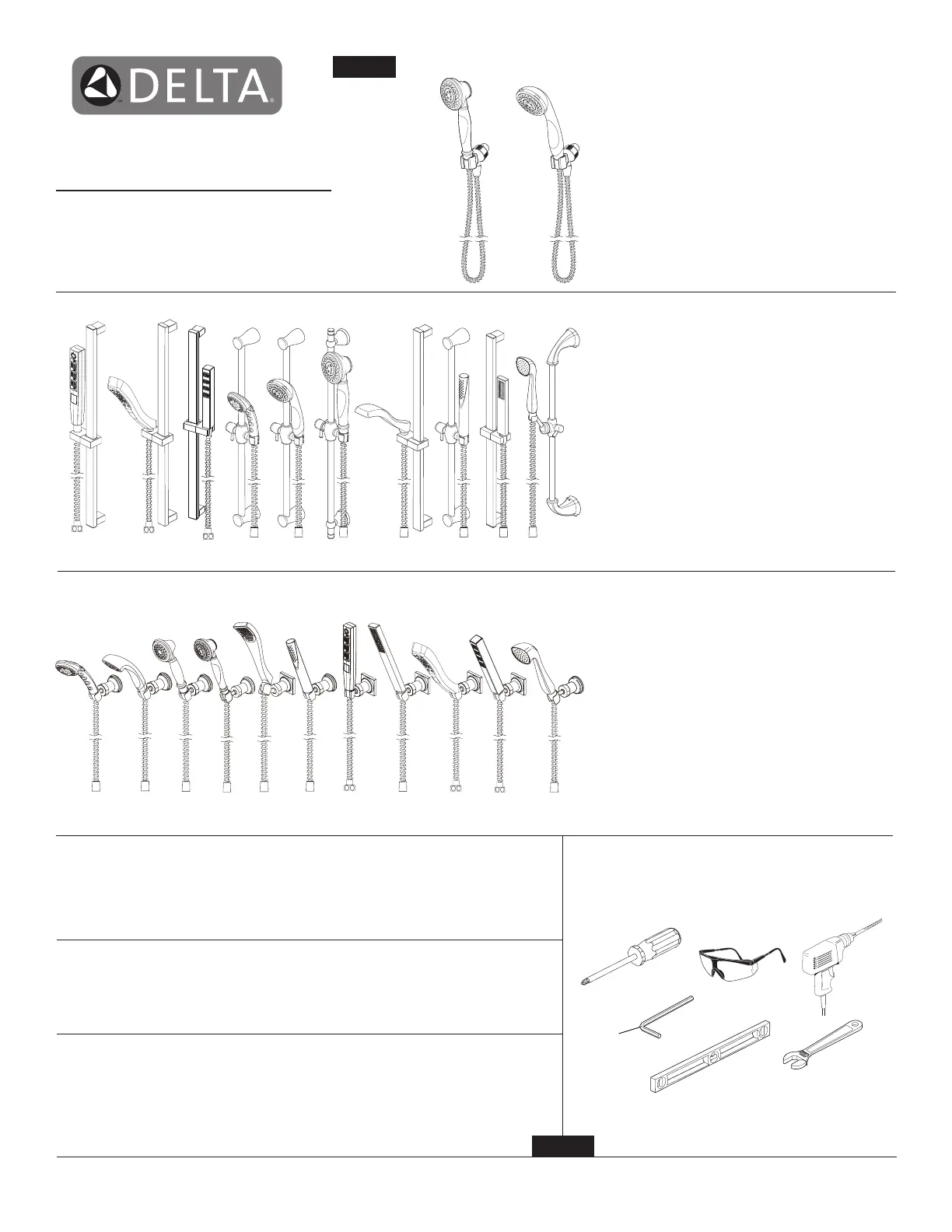

Sida 1/8

www.deltafaucet.com 1/14/2016 Rev. C1

For easy installation of your Delta faucet you will need:

• the instructions completely before beginning.To READ ALL

• warnings, care, and maintenance information.To READ ALL

• To purchase the correct .water supply hook-up

1/8˝

3 mm

51140, 51552, 51567, 57011, 57014, 57021,

57051, 57085, 57530, & 59210 SERIES

WALL BAR HAND SHOWER UNIT

INSTALLATION INSTRUCTIONS

SERIES 51140, 51552, 51567 ,57011, 57014,

57021, 57051, 57085, 57530 Y 59210

INSTRUCCIONES PARA LA INSTALACIÓN

DE LA BARRA EN LA PARED PARA

SOSTENER LA REGADERA MANUAL

SÉRIES 51140, 51552, 51567 , 57011, 57014,

57021, 57051, 57085, 57530 ET 59210

INSTRUCTIONS D’INSTALLATION DE LA

COULISSE DE DOUCHE À MAIN

55011, 55013, 55020, 55021, 55051, 55085, 55140,

55530, 55552, 55567 & 57923 SERIES

WALL MOUNT HAND SHOWER

INSTALLATION INSTRUCTIONS

SERIES 55011, 55013, 55020, 55021, 55051,

55085, 55140, 55530, 55552, 55567 Y 57923

INSTRUCCIONES PARA LA INSTALACIÓN

DE LA REGADERA MANUAL EN LA PARED

SÉRIES 55011, 55013, 55020, 55021, 55051,

55085, 55140, 55530, 55567 ET 57923 55552,

INSTRUCTIONS D’INSTALLATION DES

SUPPORTS MURAUX

86512 54613 & 56613 SERIES

SHOWER MOUNT HAND SHOWER

INSTALLATION INSTRUCTIONS

SERIES 54613 Y 56613

INSTRUCCIONES PARA LA

INSTALACIÓN DE LA REGADERA

MANUAL EN LA REGADERA

SÉRIES 54613 ET 56613

INSTRUCTIONS D’INSTALLATION

DU PORTE-DOUCHE

86512

Write purchased model number here.

Escriba aquí el número del modelo comprado.

Inscrivez le numéro de modèle ici.

You may need / Usted puede necesitar /

Articles dont vous pouvez avoir besoin:

Para instalación fácil de su llave Delta® usted necesitará:

• LEER TODAS las instrucciones completamente antes de empezar.

• LEER TODOS los avisos, cuidados, e información de mantenimiento.

• Comprar las conexiones correctas para el suministro de agua.

Pour installer votre robinet Delta® facilement, vous devez:

• les instructions avant de débuter;LIRE TOUTES

• LIRE TOUS les avertissements ainsi que toutes les instructions de nettoyage et

d’entretien;

• Acheter le bon nécessaire de raccordement.

2 86512 Rev. C

Select wall position for wall bar or wall mount bracket based on family’s needs. NOTE: Locate so there will be slack in the hose when hand

shower is in extreme up or down position. Follow the mounting instructions for your specific model.

Elija la posición en la pared para la barra de pared basada en las necesidades de su familia. NOTA: Ubíquela de manera que tenga la

manguera algo floja cuando use la regadera manual, en la posición extrema hacia arriba o hacia abajo.

Choisissez un endroit sur le mur qui convient aux besoins de votre famille. NOTE : Laissez suf􀅿sammen de jeu au uyau de sore que la

douche à main puisse atteindre les points inférieur et supérieur extrêmes librement.

Slide Bar

Barra deslizable

Coulisse

SLIDE BAR INSTALLATION

Models 57011, 57014, 57021 & 57085: Locate stud for secure mounting. Mark mounting locations at 24 inches on center. Secure brackets (1) on

wall with screws (2). Use anchors (3) only if required. Note: For ceramic tile installation drill holes in grout (if possible) and insert anchors.

For fiberglass/acrylic surfaces use toggle bolts (not included). Place wall bar assembly onto brackets and tighten set screws (4).

57011, 57014 & 57085

Series/Series/Seria

57021

Series/Series/Seria

INSTALACIÓN DE LA BARRA DESLIZABLE

Los modelos 57011, 57014, 57021 y 57085: Encuentre el entramado para obtener un montaje seguro. Marque la ubicación a 24 pulgadas en

el centro. Fije los soportes (1) en la pared con tornillos (2). Use las anclas (3) sólo si es necesario. Nota: Para los agujeros en losa/cerámica,

perfore los agujeros en la lechada de cemento (si es posible) e inserte los anclajes. Para la fibra de vidrio o superficies de acrílico use los

pernos de palanca (no incluidos). Coloque el ensamble de la barra de pared en los soportes y apriete los tornillos de fijación (4).

INSTALLATION DE LA COULISSE

Modèles 57011, 57014, 57021 et 57085: Localisez un montant où la barre murale pourra être fixée solidement. Marquez les points de fixation

espacés de 24 pouces centre à centre. Fixez les fixations (1) au mur à l’aide des vis (2). Utilisez des ancrages (3) au besoin seulement. Note:

Si vous installez la barre sur des carreaux de céramique, percez les trous dans le coulis (dans la mesure du possible) et insérez des

ancrages. Dans les surfaces en acrylique ou en fibre de verre, utilisez des boulons à ailettes (non inclus). Placez la barre murale sur les fixations

et serrez les vis de calage (4).

24”

(610cm)

24”

(610cm)

3 86512 Rev. C

SLIDE BAR INSTALLATION

Model 51140, 51552, 51567, 57051 & 57530: Slide the slide mechanism (1) and elbow

(10) onto the wall bar (2). The slide mechanism must be on the bar before mounting it to

the brackets. Temporarily insert brackets (3) into slots in wall bar. Using a level, position

the bar in a level vertical position and mark the drill holes (4). Move the bar out of the

way and drill 1/4” holes. Note: For ceramic tile installation, drill holes in grout (if

possible) and insert anchors. For fiberglass/acrylic surfaces, use toggle bolts (not

included). For most secure mounting, attach to wall stud. Insert anchors (5) into drilled

holes. Remove brackets (3) from wall bar. Slide covers (6) over brackets, and insert

screws (7) into bracket/cover assembly. Secure assembly to wall with screws. Slide

wall bar over bracket tabs and secure the wall bar unit with screws (8) provided. Install

caps (9) into ends of wall bar. Lower elbow (11) & screw (12) was pre-installed prior to

shipping, tighten screw if you find it is sliding inside bar.

INSTALACIÓN DE LA BARRA DESLIZABLE

Modeloes 51140, 51552, 51567, 57051 y 57530 - deslice el mecanismo de deslizamiento

(1) y code (10) en la barra del apared (2). El mecanismo de deslizamiento debe estar en la

barra antes de montarlos en los soportes. Temporalmente insterte los soportes (3) en las

ranuras en la barra de la pared. Con un nivel, coloque la barra en posición nivelada, vertical,

y marquelos agujeros de perforación (4). Mueva la barra a un lado y perfore los agujeros

de 1/4”. Nota: Para la instalación en baldosas de cerámica, perfore los agujeros en

la lechada (si es posible) e inserte las anclas. Para obtener una instalación segura, fije

al entramado de la pared. En superficies de fibra de vidrio / acrílicas, use pernos fiadores

(no incluidos). Inserte las anclas (5) en los agujeros perforados. Quite los soportes (3)

de la barra de la pared. Deslice las tapas de cubierta (6) sobre los soportes e inserte los

tornillos (7) en el ensamble del soporte/tapa. Fije el ensamble a la pared con tornillos.

Deslice la barra de la pared sobre las lengüetas del soporte y fije la unidad de la barra de

la pared con los tornillos (8) incluidos.Instale las tapas (9) en los extremos de la barra de la

pared.Antesdel envio, por debajo del codo (11) y los tornillos (12) han sido conectadas en

elproducto,si se encuentra baja la suelta, apriete los tornillos por favor.

INSTALLATION DE LA COULISSE

Modèles 51140, 51552, 51567, 57051 et 57530 - Glissez le coulisseau (1) en coude (10)

surl a barre murale (2).Vousdevez placer le coulisseau sur la barre avant de monter celle-

ci sur les fixations. Insérez temporairement les fixations (3) dans les rainures de la barre

murale. Àl’aide d’un niveau, placez la barre murale parfaitement à la verticale et marquez

l’emplacement des trous à percer (4). Enlevez la barre et percez les trous de 1/4 po.

Note: Si vous installez la barre sur des carreaux de céramique, percez les trous dans

les joints de coulis dans la mesure du possible et insérez des ancrages. Pour installer

la barre aussi solidement que possible, fixez-la dans un montant.Sila surface est en fibre

de verre ou en acrylique, utilisez des boulons à ailettes(nonfournis). Insérez les ancrages

(5) dans les trous. Retirez les fixations (3) de la barremurale. Glissez les couvercles (6)

sur les fixations et introduisez les vis (7) danslesfixations avec leur couvercle. Fixez les

fixations avec leur couvercle au mur enserrantles vis. Glissez la barre murale sur les pattes

des fixations et fixez-la avec les vis (8) fournies. Installez les capuchons (9) dans les

extrémités de la barre murale.Le coude inférieur (11) et la vis ont (12) été préinstallés avant

l’expédition, serrez la vis si vous constatez qu’il glisse à l’intérieur de la barre.

SLIDE BAR INSTALLATION

Model 59210 - Slide the slide mechanism (1) onto the bar. The slide

mechanism must be on the bar before mounting it to the brackets. Secure

mounting posts (2) to wall with anchors (3) and screws (4). Note: For

ceramic tile installation, drill holes in grout (if possible) and insert

anchors. For fiberglass/acrylic surfaces, use toggle bolts (not included).

Install end brackets (5) onto slide bar with screws (6). End brackets must be

attached before the next step. Place slide bar assembly over mounting posts

(2) and secure with set screws (7).

INSTALACIÓN DE LA BARRA DESLIZABLE

Modelo 59210 - Deslice el mecanismo de la diapositiva (1) sobre la barra. El

mecanismo de la diapositiva debe ser en la barra antes del montaje él a los

soportes. Asegure los postes del montaje (2) a la pared con las anclas (3)

y los tornillos (4). Nota: Para la instalación de la baldosa cerámica, los

agujeros de taladro en lechada (si es posible) y las anclas del parte

movible. Para la fibra de vidrio/las superficies de acrílico, utilice los

pernos de palanca (no incluidos). Instale los soportes del extremo (5)

sobre barra de diapositiva con los tornillos (6). Los soportes del extremo

se deben atar antes del paso siguiente. Ponga el montaje de la barra de

diapositiva sobre los postes del montaje (2) y asegúrelo con los tornillos de

presión (7).

INSTALLATION DE LA COULISSE

Modèle 59210 - Glissez le mécanisme de glissière (1) sur la barre. Le

mécanisme de glissière doit être sur la barre avant le support lui aux

parenthèses. Fixez les poteaux de support (2) au mur avec des ancres (3)

et des vis (4). Noe: Pour l’insallaion de carreau de céramique, les

rous de fore en coulis (si possible) e les ancres d’inserion. Pour la

fobre de verre/surfaces acryliques, utilisez les boulons à bascule (non

inclus). Installez les parenthèses d’extrémité (5) sur la barre coulissante

avec des vis (6). Des parenthèses d’extrémité doivent être attachées avant

la prochaine étape. Placez le montage de barre coulissante au-dessus des

poteaux de support (2) et le fixez avec des vis de réglage (7).

51140, 51552, 51567, 57051 & 57530

Series/Series/Seria

59210

Series/Series/Seria

Slide Bar

Barra deslizable

Coulisse
