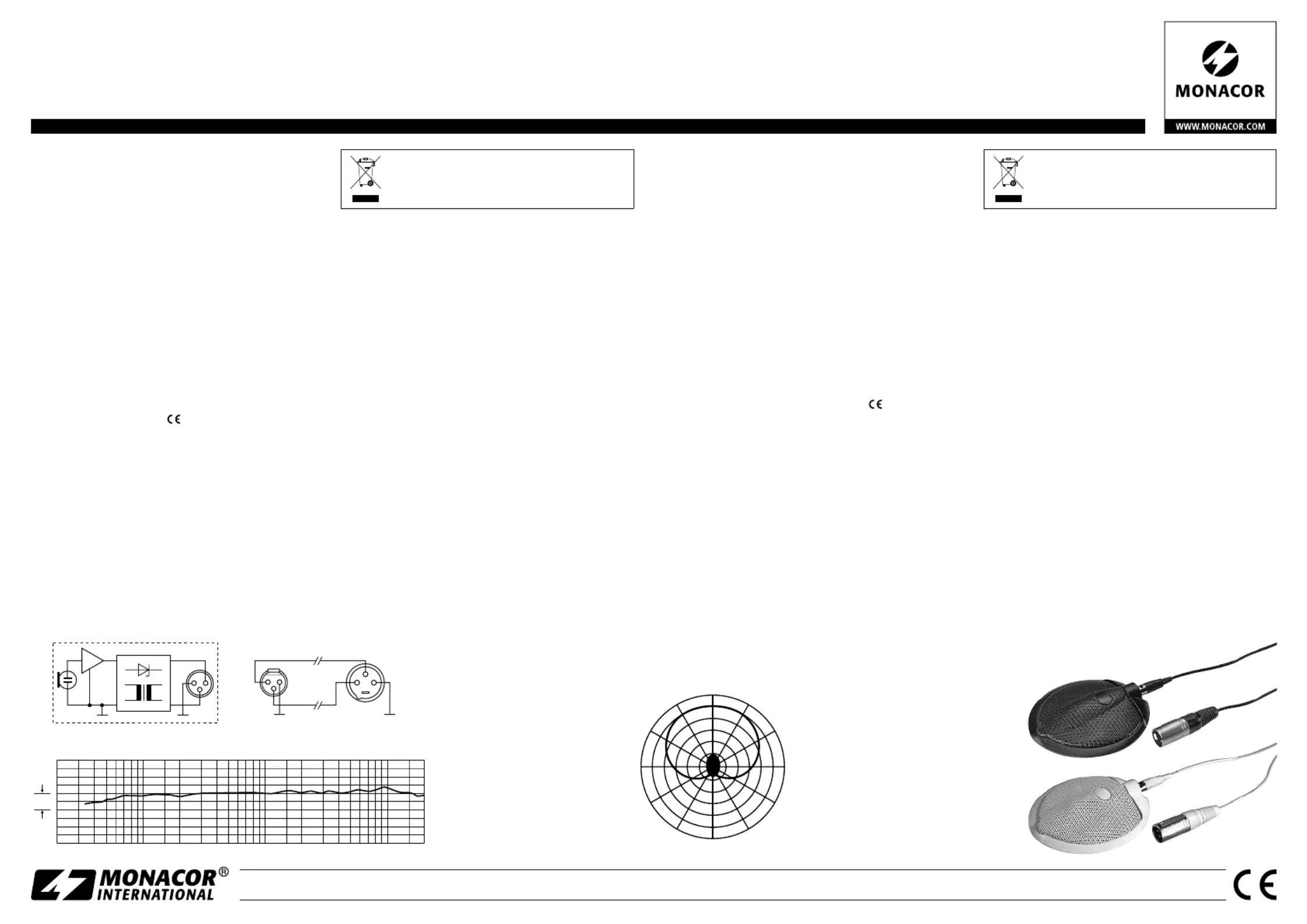

Sida 1/2
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany Copyright© by MONACOR INTERNATIONAL. All rights reserved. A-0268.99.04.01.2020
ECM-302B Bestell-Nr. • Order No. 0232370
ECM-302B / WS Bestell-Nr. • Order No. 0233630
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR
10
dB
20 50 100 200 500 1k 2k 5k 10k 20k [Hz]
Frequenzgang
Frequency response
2
1 3
12
3
2
13
Beschaltung
Circuit diagram
0°
30°
60°
90°
120°
150°
180°
210°
240°
270°
300°
330°
Polardiagramm
Polar pattern
Boundary Microphone
These instructions are intended for users with basic
knowledge of audio technology. Please read these
instructions carefully prior to operation and keep
them for later reference.
1 Applications
This boundary microphone is a robust electret micro-
phone with semi-cardioid characteristic. It is particularly
useful as a desk microphone and is ideally suited for
picking up speech, e. g. at conferences, interviews, thea-
tre performances, lectures, etc. The microphone is oper-
ated with a phantom power in the range of
⎓
17 – 48 V .
2 Important Notes
The microphone corresponds to all relevant directives of
the EU and is therefore marked with .
•
The microphone is suitable for indoor use only. Protect
it against dripping water, splash water and high air
humidity. The admissible ambient temperature range
is 0 – 40 °C.
•
For cleaning only use a dry, soft cloth; never use water
or chemicals.
•
No guarantee claims for the microphone and no lia-
bility for any resulting personal damage or material
damage will be accepted if the microphone is used
for other purposes than originally intended, if it is not
correctly connected, or if it is not repaired in an expert
way.
If the microphone is to be put out of opera-
tion definitively, dispose of the in microphone
accordance with local regulations.
3 Setting into Operation
Connect the microphone to a balanced XLR microphone
input on the audio unit (e. g. mixer, amplifier) via the
supplied cable. If the microphone input does not provide
any phantom power in the range of
⎓
17 – 48 V, connect
the microphone to the input via a phantom power sup-
ply unit (e. g. EMA-3 or EMA-200).
4 Specifications
Type: . . . . . . . . . . . . . . . electret microphone
Pick-up pattern: . . . . . . semi-cardioid
Frequency range: . . . . . 30 – 20 000 Hz
Sensitivity: . . . . . . . . . . . 22 mV/ Pa at 1 kHz
Impedance: . . . . . . . . . . 250 Ω
Max. SPL: . . . . . . . . . . . 140 dB
Power supply: . . . . . . . . phantom power
⎓
17 – 48 V
Dimensions, weight . . . 120 × 22 mm, 350 g∅
Connection . . . . . . . . . . mini XLR, balanced
Accessories: . . . . . . . . . 6 m connecting cable with
mini XLR / XLR connectors
Subject to technical modification.
Grenzflächenmikrofon
Diese Anleitung richtet sich an Benutzer mit Grund-
kenntnissen in der Audio technik. Bitte lesen Sie die
Anleitung vor dem Betrieb gründlich durch und
heben Sie sie für ein späteres Nachlesen auf.
1 Einsatzmöglichkeiten
Dieses Grenzflächenmikrofon ist ein robustes Elek-
tret-Mikrofon mit Halbnierencharakteristik. Es lässt sich
besonders gut als Tischmikrofon einsetzen und eignet
sich optimal für die Sprachabnahme, z. B. bei Konferen-
zen, Interviews, Theatervorführungen, Ansprachen etc.
Für den Betrieb benötigt das Mikrofon eine Phantom-
speisung im Bereich von
⎓
17 – 48 V .
2 Wichtige Hinweise
Das Mikrofon entspricht allen relevanten Richtlinien der
EU und trägt deshalb das -Zeichen.
•
Das Mikrofon ist nur zur Verwendung im Innenbereich
geeignet. Schützen Sie es vor Tropf- und Spritzwasser
sowie vor hoher Luftfeuchtigkeit. Der zulässige Ein-
satztemperaturbereich beträgt 0 – 40 °C.
•
Verwenden Sie zum Reinigen nur ein trockenes, wei-
ches Tuch, auf keinen Fall Chemikalien oder Wasser.
•
Wird das Mikrofon zweckentfremdet, nicht richtig
angeschlossen oder nicht fachgerecht repariert, kann
keine Haftung für daraus resultierende Sach- oder Per-
sonenschäden und keine Garantie für das Mikrofon
übernommen werden.
Soll das Mikrofon endgültig aus dem Betrieb
genommen werden, entsorgen Sie es gemäß
den örtlichen Vorschriften.
3 Inbetriebnahme
Das Mikrofon über das beiliegende Anschlusskabel
mit einem symmetrischen XLR-Mikrofoneingang am
Audiogerät (z. B. Mischpult, Verstärker) verbinden.
Stellt der Mikrofoneingang keine Phantomspeisung
im Bereich von
⎓
17 – 48 V bereit, das Mikrofon über ein
Phantomspeisegerät (z. B. EMA-3 oder EMA-200) an den
Eingang anschließen.
4 Technische Daten
Typ: . . . . . . . . . . . . . . . . Elektret-Mikrofon
Richtcharakteristik: . . . . Halbniere
Frequenzbereich: . . . . . 30 – 20 000 Hz
Empfindlichkeit: . . . . . . 22 mV/ Pa bei 1 kHz
Impedanz: . . . . . . . . . . . 250 Ω
Max. Schalldruck: . . . . . 140 dB
Stromversorgung: . . . . . Phantomspeisung
⎓
17 – 48 V
Abmessungen, Gewicht: 120 × 22 mm, 350 g∅
Anschluss: . . . . . . . . . . . Mini-XLR, sym.
Zubehör: . . . . . . . . . . . . 6-m-Anschlusskabel
Mini-XLR / XLR
Änderungen vorbehalten.
Deutsch
English
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany Copyright© by MONACOR INTERNATIONAL. All rights reserved. A-0268.99.04.01.2020
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR
10
dB
20 50 100 200 500 1k 2k 5k 10k 20k [Hz]
0°
30°
60°
90°
120°
150°
180°
210°
240°
270°
300°
330°
Caratteristica direzionale
Caractéristique de directivité
Risposta di frequenza
Courbe de réponse
2
1 3
12
3
2
13
Schema elettrico
Schéma électrique
Microfono ambientale
Queste istruzioni sono rivolte a utenti con cono-
scenze base nella tecnica audio. Vi preghiamo di
leggerle attentamente prima della messa in fun-
zione e di conservarle per un uso futuro.
1 Possibilità d’impiego
Questo microfono ambientale è un microfono robusto
all’elettrete a semi-cardioide. È particolarmente adatto
per l’impiego su un tavolo ed è ottimale per la ripresa
di lingua parlata, p. es. durante convegni, interviste,
rappresentazioni teatrali, discorsi etc. Per l’uso, il mi-
crofono richiede un’alimentazione phantom nel campo
⎓
17 – 48 V.
2 Avvertenze importanti
Il microfono è conforme a tutte le direttive rilevanti
dell’UE e pertanto porta la sigla .
•
Il microfono è previsto solo per l’uso all’interno di lo-
cali. Proteggerlo dall’acqua gocciolante e dagli spruzzi
d’acqua nonché da alta umidità dell’aria. La tempera-
tura d’esercizio ammessa è 0 – 40 °C.
•
Per la pulizia usare solo un panno morbido, asciutto;
non impiegare in nessun caso acqua o prodotti chi-
mici.
•
Nel caso d’uso improprio, di collegamenti sbagliati o
di riparazione non a regola d’arte del microfono, non
si assume nessuna responsabilità per eventuali danni
consequenziali a persone o a cose e non si assume
nessuna garanzia per il microfono.
Se si desidera eliminare il microfono definiti-
vamente, consegnarlo per lo smaltimento ad
un’istituzione locale per il riciclaggio.
3 Messa in funzione
Collegare il microfono con un ingresso microfono XLR
bilanciato dell’apparecchio audio (p. es. mixer, amplifi-
catore), servendosi del cavo di collegamento in dota-
zione. Se l’ingresso microfono non mette a disposizione
un’alimentazione phantom nel campo
⎓
17 – 48 V, colle-
gare ilmicrofono con l’ingresso usando un alimentatore
phantom (p. es. EMA-3 o EMA-200).
4 Dati tecnici
Tipo: . . . . . . . . . . . . . . . . microfono all’elettrete
Caratteristica direzionale: a semi-cardioide
Banda passante: . . . . . . . 30 – 20 000 Hz
Sensibilità: . . . . . . . . . . . 22 mV/ Pa a 1 kHz
Impedenza: . . . . . . . . . . . 250 Ω
Pressione sonora max.: . . 140 dB
Alimentazione: . . . . . . . . alimentazione phantom
⎓
17 – 48 V
Dimensioni, peso: . . . . . . 120 × 22 mm, 350 g∅
Collegamento: mini-XLR, bil.. . . . . . . . .
Accessori: . . . . . . . . . . . . cavo di 6 m con connettori
mini-XLR / XLR
Con riserva di modifiche tecniche.
Microphone de surface
Cette notice s’adresse aux utilisateurs avec des
connaissances de base en audio. Veuillez lire la
présente notice avec attention avant le fonctionne-
ment et conservez-la pour pouvoir vous y reporter
ultérieurement.
1 Possibilités d’utilisation
Ce microphone de surface est un micro électret robuste
de caractéristique semi-cardioïde. Il est idéal pour une
utilisation comme microphone de table et particulière-
ment bien adapté à capter la parole, p. ex. lors de confé-
rences, interviews, représentations théâtrales, discours,
etc. Pour le fonctionnement, le microphone nécessite
une alimentation fantôme dans la plage de
⎓
17 – 48 V.
2 Conseils importants
Le microphone répond à toutes les directives nécessaires
de l’Union européenne et porte donc le symbole .
•
Le microphone n’est conçu que pour une utilisation en
intérieur. Protégez-le des éclaboussures, de tout type
de projections d’eau et d’une humidité d‘air élevée.
La plage de température ambiante admissible est de
0 – 40 °C.
•
Pour le nettoyage, utilisez uniquement un chiffon sec
et doux, en aucun cas de produits chimiques ou d’eau.
•
Nous déclinons toute responsabilité en cas de dom-
mages matériels ou corporels résultants si le micro-
phone est utilisé dans un but autre que celui pour le-
quel il a été conçu, s’il n’est pas correctement branché,
ou s‘il n’est pas réparé par une personne habilitée ; en
outre, la garantie deviendrait caduque.
Lorsque le microphone est définitivement re-
tiré du service, éliminez-le conformément aux
directives locales.
CARTONS ET EMBALLAGE
PAPIER À TRIER
3 Fonctionnement
Reliez le microphone via le cordon de liaison livré à
une entrée micro XLR symétrique sur l’appareil audio
( Si par exemple table de mixage, amplificateur).
l’entrée micro ne fournit pas d‘alimentation fantôme
dans la plage de
⎓
17 – 48 V, reliez le microphone à
l‘entrée via une alimentation fantôme (par exemple
EMA-3 ou EMA-200).
4 Caractéristiques techniques
Type : . . . . . . . . . . . . microphone électret
Caractéristique : . . . . semi-cardioïde
Bande passante : . . . . 30 – 20 000 Hz
Sensibilité : . . . . . . . . 22 mV/ Pa à 1 kHz
Impédance : . . . . . . . 250 Ω
Pression sonore max.
: 140 dB
Alimentation : . . . . . . alimentation fantôme
⎓
17 – 48 V
Dimensions, poids : 120 × 22 mm, 350 g . . ∅
Branchement : . . . . . . mini XLR, symétrique
Accessoire : . . . . . . . . cordon de 6 m avec
fiche mini XLR / fiche XLR
Tout droit de modification réservé.
ECM-302B Codice • Réf. num. 0232370
ECM-302B / WS Codice • Réf. num. 0233630
Italiano
Français
Produktspecifikationer
| Varumärke: | Monacor |
| Kategori: | mikrofon |
| Modell: | ECM-302B |
Behöver du hjälp?
Om du behöver hjälp med Monacor ECM-302B ställ en fråga nedan och andra användare kommer att svara dig
mikrofon Monacor Manualer
1 September 2024
1 September 2024
1 September 2024
1 September 2024
31 Augusti 2024
29 Augusti 2024
29 Augusti 2024
28 Augusti 2024
27 Augusti 2024
27 Augusti 2024
mikrofon Manualer
- mikrofon Sony
- mikrofon Philips
- mikrofon Panasonic
- mikrofon JBL
- mikrofon Olympus
- mikrofon Yamaha
- mikrofon Yealink
- mikrofon Akg
- mikrofon Alto
- mikrofon Telefunken
- mikrofon Nedis
- mikrofon Thomson
- mikrofon Lenco
- mikrofon Pyle
- mikrofon Manta
- mikrofon Renkforce
- mikrofon Sharkoon
- mikrofon Logitech
- mikrofon Manhattan
- mikrofon Audio-Technica
- mikrofon Trust
- mikrofon Gemini
- mikrofon Toa
- mikrofon Roland
- mikrofon Axis
- mikrofon ART
- mikrofon Hama
- mikrofon Vonyx
- mikrofon Sennheiser
- mikrofon LD Systems
- mikrofon Bogen
- mikrofon AVerMedia
- mikrofon Connect IT
- mikrofon Steren
- mikrofon Plantronics
- mikrofon Mackie
- mikrofon Marantz
- mikrofon Sandberg
- mikrofon Galaxy Audio
- mikrofon Razer
- mikrofon Neumann
- mikrofon DJI
- mikrofon RCF
- mikrofon Peerless-AV
- mikrofon Artsound
- mikrofon Genesis
- mikrofon Pyle Pro
- mikrofon Peavey
- mikrofon MXL
- mikrofon Boss
- mikrofon Behringer
- mikrofon PreSonus
- mikrofon NGS
- mikrofon Godox
- mikrofon Electro-Voice
- mikrofon Valcom
- mikrofon Tascam
- mikrofon Midas
- mikrofon Auna
- mikrofon IK Multimedia
- mikrofon Blue Microphones
- mikrofon Jabra
- mikrofon IDance
- mikrofon Samson
- mikrofon Simplecom
- mikrofon Speed-Link
- mikrofon Sven
- mikrofon Shure
- mikrofon QTX
- mikrofon Konig
- mikrofon Reloop
- mikrofon Chandler
- mikrofon Austrian Audio
- mikrofon Chord
- mikrofon Technaxx
- mikrofon Pure Acoustics
- mikrofon T'nB
- mikrofon Phonak
- mikrofon Tracer
- mikrofon Audac
- mikrofon Azden
- mikrofon Countryman
- mikrofon GVM
- mikrofon Zoom
- mikrofon Marshall Electronics
- mikrofon Creative
- mikrofon Omnitronic
- mikrofon Golden Age Project
- mikrofon Blue
- mikrofon Apart
- mikrofon Saramonic
- mikrofon Rode
- mikrofon JLab
- mikrofon Max
- mikrofon BOYA
- mikrofon Comica
- mikrofon Audient
- mikrofon Xtreme
- mikrofon Skytec
- mikrofon Senal
- mikrofon NZXT
- mikrofon Beyerdynamic
- mikrofon Kopul
- mikrofon Krom
- mikrofon Monoprice
- mikrofon Aston
- mikrofon DPA
- mikrofon Ambient Recording
- mikrofon Proel
- mikrofon HQ Power
- mikrofon Crestron
- mikrofon Adastra
- mikrofon Konig & Meyer
- mikrofon TeachLogic
- mikrofon Power Dynamics
- mikrofon Citronic
- mikrofon Atlas
- mikrofon SPL
- mikrofon Warm Audio
- mikrofon NOX
- mikrofon PSSO
- mikrofon JOBY
- mikrofon Audix
- mikrofon DAP Audio
- mikrofon Hohner
- mikrofon Thronmax
- mikrofon Vocopro
- mikrofon Mojave
- mikrofon Universal Audio
- mikrofon Auray
- mikrofon Triton
- mikrofon ITek
- mikrofon Schertler
- mikrofon Antelope Audio
- mikrofon Elgato
- mikrofon ONYX
- mikrofon MOZA
- mikrofon Gravity
- mikrofon DB Technologies
- mikrofon Hollyland
- mikrofon Epcom
- mikrofon TC Helicon
- mikrofon SE Electronics
- mikrofon Xvive
- mikrofon Karma
- mikrofon Sontronics
- mikrofon Aston Microphones
- mikrofon Neewer
- mikrofon Eikon
- mikrofon Kurzweil
- mikrofon JZ Microphones
- mikrofon Atlas Sound
- mikrofon Anywhere Cart
- mikrofon Klover
- mikrofon Synco
- mikrofon Soundsation
- mikrofon Nuance
- mikrofon Joy-it
- mikrofon TIE Audio
- mikrofon Relacart
- mikrofon Lewitt
- mikrofon AVMATRIX
- mikrofon Klark Teknik
- mikrofon Lectrosonics
- mikrofon The T.bone
- mikrofon Royer Labs
- mikrofon Miktek
- mikrofon Stageclix
- mikrofon Townsend Labs
- mikrofon Sabian
- mikrofon DAP
- mikrofon United
- mikrofon ENDORFY
- mikrofon CAD Audio
- mikrofon Schoeps
- mikrofon Polsen
- mikrofon Sonuus
- mikrofon Mars Gaming
- mikrofon Majestic
- mikrofon AMT
- mikrofon Point Source Audio
- mikrofon AmpliVox
- mikrofon Eurosound
- mikrofon Rolls
- mikrofon Williams Sound
- mikrofon SmallRig
- mikrofon Lorgar
- mikrofon Earthworks
- mikrofon Neat
- mikrofon IMG Stageline
- mikrofon Scope Labs
- mikrofon AEA
- mikrofon Lauten Audio
- mikrofon Mirfak Audio
- mikrofon CKMOVA
- mikrofon Majority
- mikrofon DOCKIN
- mikrofon Nowsonic
- mikrofon Tonor
- mikrofon Prodipe
- mikrofon Deity
- mikrofon Antelope
- mikrofon MILAB
- mikrofon Sanken
- mikrofon Switchcraft
- mikrofon Easyrig
- mikrofon Tonsil
- mikrofon Sescom
- mikrofon Sonic Presence
- mikrofon Movo
- mikrofon PureLink
- mikrofon Isovox
- mikrofon Glemm
- mikrofon Røde
Nyaste mikrofon Manualer
26 Oktober 2024
26 Oktober 2024
19 Oktober 2024
19 Oktober 2024
18 Oktober 2024
18 Oktober 2024
18 Oktober 2024
17 Oktober 2024
15 Oktober 2024
15 Oktober 2024
