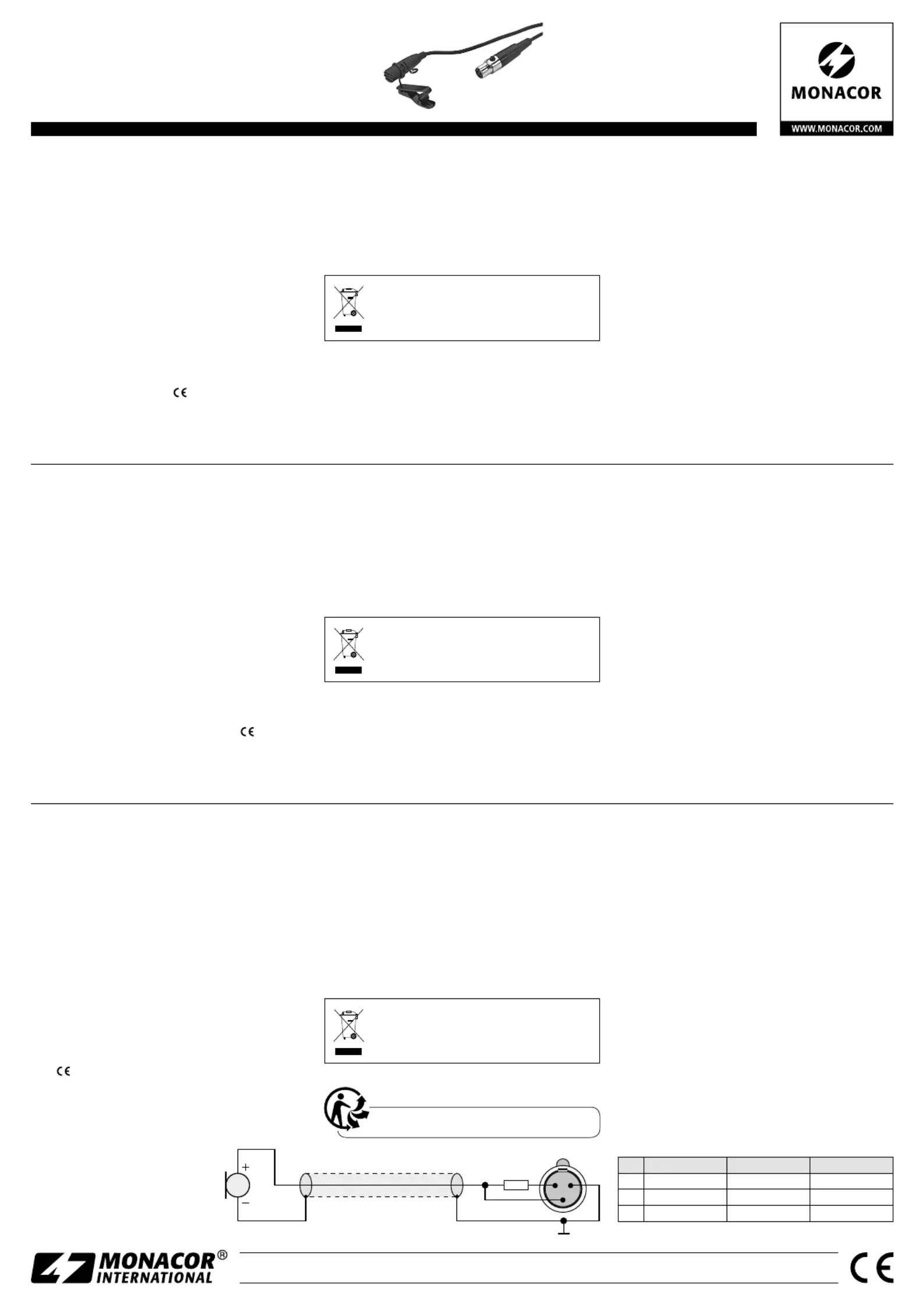

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

ECM-402L

Bestell-Nr. • Order No. 23.3520

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

2k2

3 1

Electret Tie-clip Microphone

These instructions are intended for users with-

out any speciﬁc technical knowledge. Please

read these instructions carefully prior to opera-

tion and keep them for later reference.

1 Applications

The electret tie-clip microphone ECM-402L with very

small dimensions is especially designed for speech

applications. For operation, a power supply adapter

(e. g. EMA-300P) or a pocket transmitter (TXS-...HSE)

is additionally required.

2 Important Notes

The microphone corresponds to all relevant directives

of the EU and is therefore marked with .

•

The microphone is suitable for indoor use only.

Protect it against humidity and heat (admissible

ambient temperature range 0 – 40 °C).

•

For cleaning only use a dry, soft cloth; never use

chemicals or water.

•

No guarantee claims for the microphone or liabil-

ity for any resulting personal damage or material

damage will be accepted if the microphone is used

for other purposes than originally intended, if it is

not correctly connected, or if it is not repaired in

an expert way.

If the microphone is to be put out of oper-

ation deﬁnitively, take it to a local recycling

plant for a disposal which is not harmful to

the environment.

3 Setting the Microphone into Operation

1) Connect the mini XLR connector of the micro-

phone connection cable to the mini XLR connec-

tion of the pocket transmitter or power supply

adapter. When using a power supply adapter, con-

nect it to the microphone input of an audio unit.

2) Use the clip to attach the microphone to your

clothes (e. g. tie or lapel). If required, the clip can

be removed.

4 Speciﬁcations

Pick-up characteristic: cardioid . .

Frequency range: . . . . . 70 – 15 000 Hz

Sensitivity: . . . . . . . . . . . 7 mV/ Pa / 1 kHz

Nominal impedance: . . . 1.5 kΩ

Max. SPL: . . . . . . . . . . . 120 dB

S / N ratio: . . . . . . . . . . . 60 dB

Power supply: . . . . . . . . via power supply adapter

Dimensions: . . . . . . . . . 7 mm × 22 mm⌀

Weight: . . . . . . . . . . . . 4 g

Connection: . . . . . . . . . 3-pole mini XLR

Subject to technical modiﬁcations.

Elektret-Krawattenmikrofon

Diese Anleitung richtet sich an Benutzer ohne

besondere Fachkenntnisse. Bitte lesen Sie die

Anleitung vor dem Betrieb gründlich durch und

heben Sie sie für ein späteres Nachlesen auf.

1 Einsatzmöglichkeiten

Das Elektret-Krawattenmikrofon ECM-402L mit sehr

geringen Abmessungen ist speziell für Sprachanwen-

dungen konzipiert. Für den Betrieb wird zusätzlich

ein Speiseadapter (z. B. EMA-300P) oder ein Taschen-

sender (TXS-...HSE) benötigt.

2 Wichtige Hinweise

Das Mikrofon entspricht allen relevanten Richtlinien

der EU und ist deshalb mit gekennzeichnet.

•

Setzen Sie das Mikrofon nur im Innenbereich ein

und schützen Sie es vor Feuchtigkeit und Hitze

(zulässiger Einsatztemperaturbereich 0 – 40 °C).

•

Verwenden Sie für die Reinigung nur ein trockenes,

weiches Tuch, niemals Chemikalien oder Wasser.

•

Wird das Mikrofon zweckentfremdet, falsch an-

geschlossen oder nicht fachgerecht repariert, kann

keine Haftung für daraus resultierende Sach- oder

Personenschäden und keine Garantie für das Mik-

rofon übernommen werden.

Soll das Mikrofon endgültig aus dem

Betrieb genommen werden, übergeben

Sie es zur umweltgerechten Entsorgung

einem örtlichen Recyclingbetrieb.

3 Inbetriebnahme

1) Die Mini-XLR-Kupplung des Mikrofonanschluss-

kabels auf den Mini-XLR-Anschluss des Taschen-

senders oder des Speiseadapters stecken. Bei

Verwendung eines Speiseadapters diesen an den

Mikrofoneingang eines Audiogerätes anschließen.

2) Das Mikrofon über seinen Klemmhalter an der

Kleidung befestigen (z. B. an der Krawatte oder am

Revers). Bei Bedarf lässt sich der Halter abnehmen.

4 Technische Daten

Richtcharakteristik: . . . . Niere

Frequenzbereich: . . . . . 70 – 15 000 Hz

Empﬁndlichkeit: . . . . . . 7 mV/ Pa / 1 kHz

Nennimpedanz: . . . . . . 1,5 kΩ

Max. Schalldruck: . . . . . 120 dB

Signal-Rausch-Abstand: 60 dB

Stromversorgung: . . . . . über Speiseadapter

Abmessungen: . . . . . . . 7 mm × 22 mm⌀

Gewicht: . . . . . . . . . . . . 4 g

Anschluss: . . . . . . . . . . . 3-polig Mini-XLR

Änderungen vorbehalten.

DeutschEnglishFrançais

Microphone cravate électret

Cette notice s‘adresse aux utilisateurs sans

connaissances techniques particulières. Veuillez

lire la présente notice avec attention avant le

fonctionnement et conservez-la pour pouvoir

vous y reporter ultérieurement.

1 Possibilités d’utilisation

Le microphone cravate électret ECM-402L de très

petites dimensions est spécialement conçu pour des

utilisations de discours. Pour le fonctionnement, un

adaptateur d’alimentation (p. ex. EMA-300P) ou un

émetteur de poche (TXS-…HSE) est en plus nécessaire.

2 Conseils importants

Le microphone répond à toutes les directives néces-

saires de l’Union européenne et porte donc le sym-

bole .

•

Le microphone n’est conçu que pour une utilisation

en intérieur. Protégez le microphone de l’humidité

et de la chaleur (plage de température de fonction-

nement autorisée 0 – 40 °C).

•

Pour le nettoyer, utilisez uniquement un chiffon

sec et doux, en aucun cas de produits chimiques

ou d’eau.

•

Nous déclinons toute responsabilité en cas de

dommages matériels ou corporels résultants si le

microphone est utilisé dans un but autre que celui

pour lequel il a été conçu, s’il n’est pas correcte-

ment branché ou s’il n’est pas réparé par une per-

sonne habilitée; en outre, la garantie deviendrait

caduque.

Lorsque le microphone est déﬁnitivement

retiré du service, vous devez le déposer

dans une usine de recyclage adaptée pour

contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE

PAPIER À TRIER

3 Mise en service

1) Reliez le connecteur mini XLR du cordon de bran-

chement à la connexion mini XLR de l’émetteur

de poche ou de l’adaptateur d’alimentation. Si un

adaptateur d’alimentation est utilisé, reliez-le à

l’entrée micro d’un appareil audio.

2) Fixez le micro via sa pince sur un vêtement (par

exemple sur la cravate ou sur un revers). Si besoin,

vous pouvez retirer la pince.

4 Caractéristiques techniques

Directivité : . . . . . . . . . cardioïde

Bande passante : . . . . . 70 – 15 000 Hz

Sensibilité : . . . . . . . . . 7 mV/ Pa / 1 kHz

Impédance nominale : . 1,5 kΩ

Pression sonore max. : 120 dB

Rapport signal / bruit : . 60 dB

Alimentation : . . . . . . .

par adaptateur d’alimentation

Dimensions, poids : . . . 7 mm × 22 mm, 4 g⌀

Branchement : . . . . . . mini XLR 3 pôles

Tout droit de modiﬁcation réservé.

Pin de en fr

1 Masse ground masse

2 Audio audio audio

3 Stromversorgung power supply alimentation

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

ECM-402L

Bestell-Nr. • Order No. 23.3520

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

2k2

3 1

Micrófono de Solapa Electret

Estas instrucciones van dirigidas a usuarios sin

ningún conocimiento técnico especíﬁco. Lea

atentamente las instrucciones antes de utilizar

el micrófono y guárdelas para usos posteriores.

1 Aplicaciones

El micrófono de solapa electret ECM-402L de peque-

ñas dimensiones está especialmente diseñado para

aplicaciones de discurso. Para el funcionamiento,

necesitará adicionalmente un adaptador de ali-

mentación (p. ej. EMA-300P) o un emisor de petaca

(TXS-...HSE).

2 Notas Importantes

El micrófono cumple con todas las directivas rele-

vantes de la UE y por lo tanto está marcado con el

símbolo .

•

El micrófono está adecuado para utilizarlo sólo en

interiores. Protéjalo de humedad y calor (tempera-

tura ambiente admisible: 0 – 40 °C).

•

Utilice sólo un paño suave y seco para la limpieza;

no utilice nunca ni agua ni productos químicos.

•

No podrá reclamarse garantía o responsabilidad

alguna por cualquier daño personal o material re-

sultante si el micrófono se utiliza por otros ﬁnes

a los originalmente concebidos, si no se conecta

correctamente o si no se repara por un experto.

Si va a poner el micrófono deﬁnitivamente

fuera de servicio, llévelo a la planta de reci-

claje más cercana para que su eliminación

no sea perjudicial para el medioambiente.

3 Puesta en Marcha

1) Conecte el conector mini XLR del cable de cone-

xión del micrófono a la conexión mini XLR del emi-

sor de petaca o del adaptador de alimentación. Si

utiliza un adaptador de alimentación, conéctelo a

la entrada de micrófono de un aparato de audio.

2) Utilice la pinza para ﬁjar el micrófono en su ropa

(p. ej. corbata o solapa). Si es necesario, puede

sacar la pinza.

4 Especiﬁcaciones

Directividad: . . . . . . . . . cardioide

Rango de frecuencias: . . 70 – 15 000 Hz

Sensibilidad: . . . . . . . . . 7 mV/ Pa / 1 kHz

Impedancia nominal: . . . 1,5 kΩ

Presión sonora max.: . . . 120 dB

Relación señal / ruido: . . . 60 dB

Alimentación: . . . . . . . . via adaptador

de alimentación

Dimensiones, peso: . . . . 7 mm × 22 mm, 4 g⌀

Conexión: . . . . . . . . . . . mini XLR de 3 polo

Sujeto a modiﬁcaciones técnicas.

Elektretowy Mikrofon Krawatowy

Niniejsza instrukcja przeznaczona jest dla użyt-

kowników, którzy nie posiadają wiedzy i do-

świadczenia technicznego. Przed rozpoczęciem

użytkowania proszę zapoznać się z instrukcją, a

następnie zachować ją do wglądu.

1 Zastosowanie

Elektretowy mikrofon krawatowy ECM-402L prze-

znaczony jest odbioru dźwięków mowy. Charaktery-

zuje się wyjątkowo niewielkim rozmiarem. Mikrofon

potrzebuje dodatkowo do pracy zasilacz (np.: EMA-

300P), lub nadajnik kieszeniowegy (np.: TXS-…HSE).

2 Środki bezpieczeństwa

Mikrofon spełnia wszystkie wymagania norm UE,

dlatego został oznaczony symbolem .

•

Mikrofon nadaje się do pracy wewnątrz pomiesz-

czeń. Należy chronić go przed gorącem oraz wilgo-

cią (dopuszczalny zakres temperatury pracy wynosi

0 – 40 °C).

•

Do czyszczenia urządzenia używać tylko suchej,

delikatnej ścierki – nie używać wody, ani chemicz-

nych środków czystościo.

•

Jeśli urządzenie jest wykorzystywane niezgodnie z

jego przeznaczeniem, jest niewłaściwe podłączane,

lub gdy naprawy dokonywane są przez osoby nie-

upoważnione pełną odpowiedzialność za szkody

ponosi użytkownik.

Jeśli mikrofon nie będzie już więcej uży-

wany, wskazane jest przekazanie go do

miejsca utylizacji odpadów, aby został

zniszczony bez szkody dla środowiska.

3 Podłączanie i Obsługa

1) Połączyć wtyk mini XLR kabla mikrofonu do

gniazda mini XLR nadajnika kieszeniowego, lub

zasilacza. W przypadku zasilacza należy połączyć

go z wejściem mikrofonowym urządzenia audio.

2) Zamocować mikrofon do części garderoby (np.:kra-

wata, klapy marynarki) za pomocą klipsa. W razie

potrzeby można usunąć klips.

4 Dane Techniczne

Charakterystyka: . . . . . . kardioidalna

Zares częstotliwości: . . . 70 – 15 000 Hz

Czułość: . . . . . . . . . . . . 7 mV/ Pa / 1 kHz

Impedancja nominalna: . 1,5 kΩ

Maks. SPL: . . . . . . . . . . 120 dB

Współczynnik S / N: . . . . 60 dB

Zasilanie: . . . . . . . . . . . . za pomocą zewnętrznego

zasiacza

Rozmiary: . . . . . . . . . . . 7 mm × 22 mm⌀

Waga: . . . . . . . . . . . . . . 4 g

Połączenia: . . . . . . . . . . mini XLR (3 pin)

Z zastrzeżeniem możliwość zmian.

Microfono a elettrete a cravatta

Queste istruzioni sono rivolte all’utente senza

conoscenze tecniche speciﬁche. Vi preghiamo

di leggerle attentamente prima della messa in

funzione e di conservarle per un uso futuro.

1 Possibilità d’impiego

Il microfono a elettrete a cravatta ECM-402L, a di-

mensioni estremamente ridotte, è stato realizzato

specialmente per lingua parlata. Per il funzionamento

è richiesto in più un adattatore di alimentazione

(p. es. EMA-300P) oppure un trasmettitore tascabile

(TXS-...HSE).

2 Avvertenze importanti

Il microfono è conforme a tutte le direttive rilevanti

dell’UE e pertanto porta la sigla .

•

Usare il microfono solo all’interno di locali e pro-

teggerlo da umidità e dal calore (temperatura d’im-

piego ammessa fra 0 e 40 °C).

•

Per la pulizia usare solo un panno morbido,

asciutto; non impiegare in nessun caso prodotti

chimici o acqua.

•

Nel caso d’uso improprio, di collegamento sba-

gliato o di riparazione non a regola d’arte del mi-

crofono, non si assume nessuna responsabilità per

eventuali danni consequenziali a persone o a cose e

cessa ogni diritto di garanzia relativa al microfono.

Se si desidera eliminare l’apparecchio deﬁni-

tivamente, consegnarlo per lo smaltimento

ad un’istituzione locale per il riciclaggio.

3 Messa in funzione

1) Collegare il connettore mini XLR del cavo di col-

legamento con la connessione mini XLR del tra-

smettitore tascabile o dell’adattatore di alimenta-

zione. Se viene usato l’adattatore di alimentazione

occorre collegarlo con l’ingresso microfono di un

apparecchio audio.

2) Fissare il microfono con il clip ai vestiti (p. es. cra-

vatta o bavero). Se necessario, il clip può anche

essere tolto.

4 Dati tecnici

Proprietà direzionale: . . cardioide

Banda frequenze: . . . . . 70 – 15 000 Hz

Sensibilità: . . . . . . . . . . 7 mV/ Pa / 1 kHz

Impedenza nominale: . . 1,5 kΩ

Pressione sonora max.: . 120 dB

Rapporto S / N: . . . . . . . . 60 dB

Alimentazione: . . . . . . . tramite adattatore

di alimentazione

Dimensioni: . . . . . . . . . . 7 mm × 22 mm⌀

Peso: . . . . . . . . . . . . . . . 4 g

Collegamento: . . . . . . . mini-XLR a 3 poli

Con riserva di modiﬁche tecniche.

ItalianoEspañolPolski

Pin it es pl

1 massa masa masa

2 audio audio sygnał audio

3 alimentazione alimentación zasilanie

Produktspecifikationer

Varumärke:	Monacor
Kategori:	mikrofon
Modell:	ECM-402L

Behöver du hjälp?

Om du behöver hjälp med Monacor ECM-402L ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

mikrofon Monacor Manualer

Monacor ECM-306BU/SW Bruksanvisning

8 Januari 2025

Monacor DMS-5 Bruksanvisning

5 September 2024

Monacor HSE-70WP Bruksanvisning

4 September 2024

Monacor ECM-500L/SK Bruksanvisning

4 September 2024

Monacor PDM-300 Bruksanvisning

4 September 2024

Monacor MEVAC-4PTT Bruksanvisning

4 September 2024

Monacor DMG-400 Bruksanvisning

3 September 2024

Monacor HSE-200WP/BL Bruksanvisning

3 September 2024

Monacor MEVAC-1FH Bruksanvisning

2 September 2024

Monacor EMG-500P Bruksanvisning

2 September 2024

mikrofon Manualer

Nyaste mikrofon Manualer

Vonyx CMS320B Bruksanvisning

16 Januari 2025

Karma SET 6252A Bruksanvisning

16 Januari 2025

DJI Mic Mini Bruksanvisning

15 Januari 2025

Sound Devices Astral A20-HH Bruksanvisning

14 Januari 2025

HyperX QuadCast S Bruksanvisning

8 Januari 2025

Schertler STAT-C Bruksanvisning

7 Januari 2025

Godox Cube-C Bruksanvisning

7 Januari 2025

Audibax AWM 401 TD Bruksanvisning

6 Januari 2025

Audibax Sidney 1250 A Bruksanvisning

6 Januari 2025

Vonyx WAT200 Bruksanvisning

6 Januari 2025
