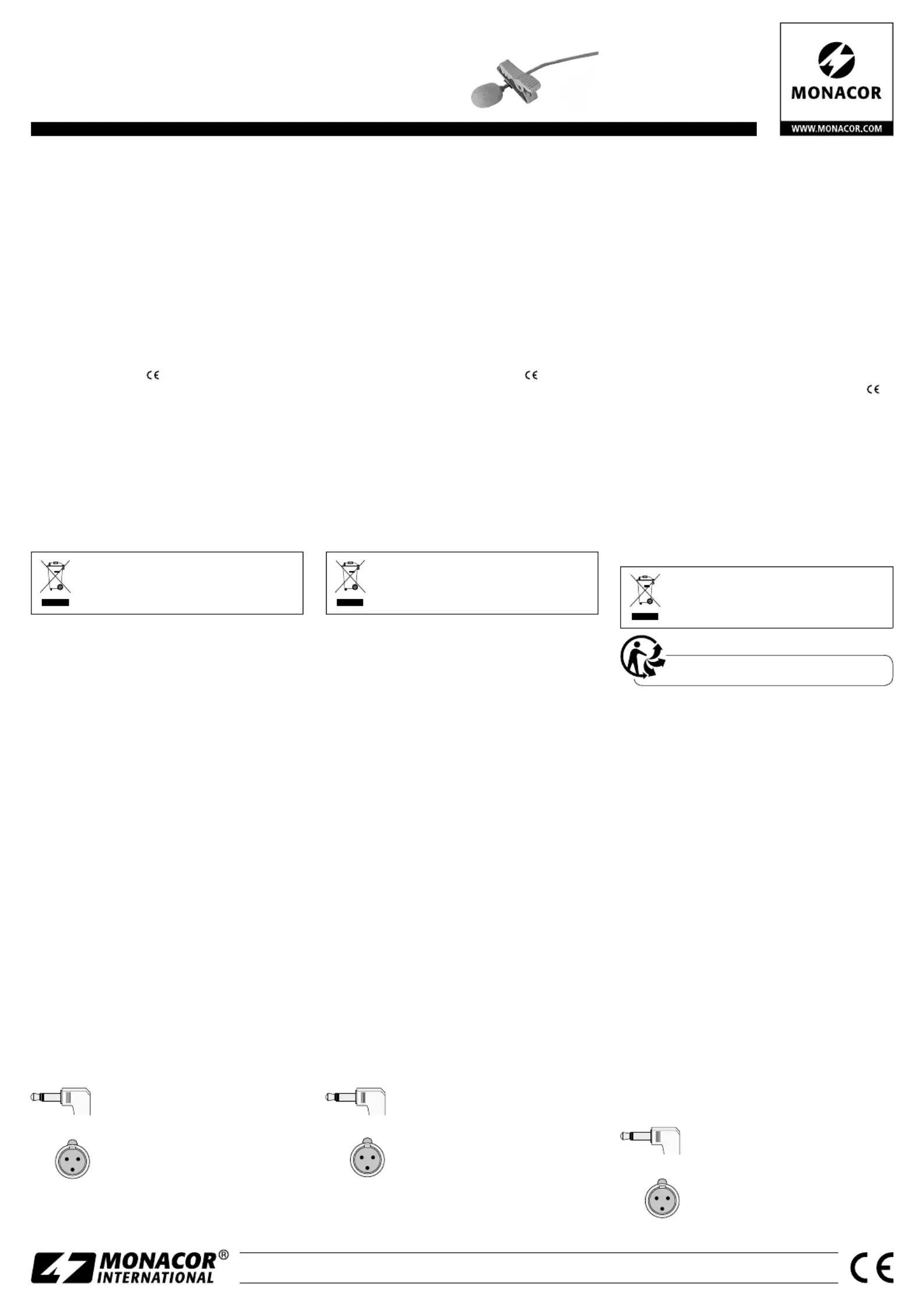

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

ECM-500L / SK Bestell-Nr. • Order No. 23.3890

ECM-501L / SK Bestell-Nr. • Order No. 23.3900

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Krawattenmikrofon

Diese Anleitung richtet sich an Benutzer ohne be-

sondere Fachkenntnisse. Bitte lesen Sie die Anlei-

tung vor dem Betrieb gründlich durch und heben

Sie sie für ein späteres Nachlesen auf.

1 Einsatzmöglichkeiten

Dieses Krawattenmikrofon mit hochwertiger Elektret-

Mikrofonkapsel eignet sich durch seine hautfarbene

Ausführung und die geringen Abmessungen besonders

für Sprachanwendungen, bei denen das Mikrofon un-

auffällig am Körper platziert werden soll.

2 Wichtige Hinweise

Das Mikrofon entspricht allen relevanten Richtlinien der

EU und ist deshalb mit gekennzeichnet.

•

Das Mikrofon ist nur zur Verwendung im Innenbe-

reich geeignet. Schützen Sie es vor Feuchtigkeit und

Hitze (zulässiger Einsatztemperaturbereich 0 – 40 °C).

•

Verwenden Sie für die Reinigung nur ein trockenes,

weiches Tuch, niemals Chemikalien oder Wasser.

•

Wird das Mikrofon zweckentfremdet, falsch ange-

schlossen oder nicht fachgerecht repariert, kann

keine Haftung für daraus resultierende Sach- oder

Personenschäden und keine Garantie für das Mikro-

fon übernommen werden.

Soll das Mikrofon endgültig aus dem Betrieb

genommen werden, übergeben Sie es zur

umweltgerechten Entsorgung einem örtli-

chen Recyclingbetrieb.

3 Inbetriebnahme

Für den Betrieb benötigt das Mikrofon eine Versor-

gungsspannung von ⎓ 1,5 – 9 V, die über einen Speise-

adapter oder einen Taschensender bereitgestellt wer-

den muss. Geeignet ist:

– für das Modell ECM-500L / SK mit 3,5-mm-Klinken-

stecker der Speiseadapter EMA-20

– für das Modell ECM-501L / SK mit 3-poliger Mini- XLR-

Kupplung der Speiseadapter EMA-1 oder EMA-300P

oder ein Taschensender TXS-…HSE

Das Mikrofon an den Taschensender bzw. an den

Speiseadapter anschließen. Bei Verwendung eines

Speiseadapters diesen an den Mikrofoneingang eines

Audiogerätes anschließen.

Das Mikrofon über seinen Klemmhalter an der Klei-

dung befestigen (z. B. an der Krawatte oder am Revers).

Bei Bedarf lässt sich der Halter abnehmen.

4 Technische Daten

Typ: . . . . . . . . . . . . . . . . . . Elektret-Mikrofon

Richtcharakteristik: . . . . . . Kugel

Frequenzbereich: . . . . . . . 20 – 20 000 Hz

Empﬁndlichkeit: . . . . . . . . 5,6 mV/ Pa bei 1 kHz

Impedanz: . . . . . . . . . . . . . 1 kΩ

Maximaler Schalldruck: . . . 110 dB

Stromversorgung: . . . . . . . ⎓ 1,5 – 9 V

Abmessungen, Gewicht: 5 mm × 10 mm, 5 g . . ⌀

Kabellänge: . . . . . . . . . . . . 1,2 m

Anschluss:

ECM-500L / SK:

Spitze = Stromversorgung, Audiosignal

Schaft = Masse

3 1

ECM-501L / SK:

1 = Masse

2 = Audiosignal

3 = Stromversorgung

Änderungen vorbehalten.

Tie-Clip Microphone

These instructions are intended for users without

any speciﬁc technical knowledge. Please read the

instructions carefully prior to operation and keep

them for later reference.

1 Applications

With its skin-coloured design and small dimensions,

this tie-clip microphone with high-quality electret mi-

crophone cartridge is ideally suited for speech applica-

tions requiring an unobtrusive microphone that can be

worn on the body.

2 Important Notes

The microphone corresponds to all relevant directives

of the EU and is therefore marked with .

•

The microphone is suitable for indoor use only. Pro-

tect it against humidity and heat (admissible ambient

temperature range: 0 – 40 °C).

•

For cleaning only use a dry, soft cloth; never use

water or chemicals.

•

No guarantee claims for the microphone and no lia-

bility for any resulting personal damage or material

damage will be accepted if the microphone is used

for other purposes than originally intended, if it is

not correctly connected, or if it is not repaired in an

expert way.

If the microphone is to be put out of oper-

ation deﬁnitively, take it to a local recycling

plant for a disposal which is not harmful to

the environment.

3 Operation

For operation, the microphone requires a supply volt-

age of ⎓ 1.5 – 9 V which has to be provided via a power

supply adapter or a pocket transmitter:

– suitable for model ECM-500L / SK with 3.5 mm plug:

the power supply adapter EMA-20

– suitable for model ECM-501L / SK with three-pole

mini XLR inline jack: the power supply adapter EMA-1

or EMA-300P, or a pocket transmitter TXS-...HSE

Connect the microphone to the pocket transmitter or

to the power supply adapter. When using a power sup-

ply adapter, connect the adapter to the microphone

input of an audio unit.

Use the clip to attach the microphone to your

clothes (e. g. to your tie or lapel). If required, the clip

can be removed.

4 Speciﬁcations

Type: . . . . . . . . . . . . . . . . . electret microphone

Directivity: . . . . . . . . . . . . . omnidirectional

Frequency range: . . . . . . . 20 – 20 000 Hz

Sensitivity: . . . . . . . . . . . . . 5.6 mV/ Pa at 1 kHz

Impedance: . . . . . . . . . . . . 1 kΩ

Max. SPL: . . . . . . . . . . . . . 110 dB

Power supply: . . . . . . . . . . ⎓ 1.5 – 9 V

Dimensions, weight: . . . . . 5 mm × 10 mm, 5 g⌀

Cable length: . . . . . . . . . . 1.2 m

Connection:

ECM-500L / SK:

tip = power supply, audio signal

body = ground

3 1

ECM-501L / SK:

1 = ground

2 = audio signal

3 = power supply

Subject to technical modiﬁcation.

Deutsch

English

Français

Microphone cravate

Cette notice s‘adresse aux utilisateurs sans con-

naissances techniques particulières. Veuillez lire

la présente notice avec attention avant le fonc-

tionnement et conservez-la pour pouvoir vous y

reporter ultérieurement.

1 Possibilités d’utilisation

Ce microphone cravate avec capsule micro électret de

grande qualité est particulièrement bien adapté pour

des utilisations de discours et peut être placé de ma-

nière discrète sur le corps, grâce à sa version couleur

chair et à ses petites dimensions.

2 Conseils importants

Le microphone répond à toutes les directives nécessaires

de l’Union européenne et porte donc le symbole .

•

Le microphone n’est conçu que pour une utilisation

en intérieur. Protégez-le de l’humidité et de la chaleur

(température ambiante admissible 0 – 40 °C).

•

Pour le nettoyer, utilisez uniquement un chiffon sec et

doux, en aucun cas de produits chimiques ou d’eau.

•

Nous déclinons toute responsabilité en cas de dom-

mages corporels ou matériels résultants si le micro-

phone est utilisé dans un but autre que celui pour

lequel il a été conçu, s’il n’est pas correctement bran-

ché ou n’est pas réparé par une personne habilitée ;

en outre, tout droit à la garantie deviendrait caduque.

Lorsque le microphone est déﬁnitivement

retiré du service, vous devez le déposer dans

une usine de recyclage adaptée pour contri-

buer à son élimination non polluante.

CARTONS ET EMBALLAGE

PAPIER À TRIER

3 Fonctionnement

Pour le fonctionnement, le microphone nécessite une

tension d’alimentation de ⎓ 1,5 – 9 V qui doit être four-

nie par un adaptateur d’alimentation ou un émetteur

de poche. On peut utiliser :

– pour le modèle ECM-500L / SK avec ﬁche jack 3,5

mâle, l’adaptateur d’alimentation EMA-20

– pour le modèle ECM-501L / SK avec ﬁche mini XLR

femelle 3 pôles, l’adaptateur d’alimentation EMA-1

ou EMA-300P ou un émetteur de poche TXS-…HSE

Reliez le microphone à l’émetteur de poche ou à

l’adaptateur d’alimentation. Dans ce dernier cas, re-

liez-le à l’entrée micro d’un appareil audio.

Fixez le microphone via la pince sur le vêtement (par

exemple sur la cravate ou sur le revers de la veste). La

pince peut être retirée si besoin.

4 Caractéristiques techniques

Type : . . . . . . . . . . . . . . . . microphone électret

Directivité : . . . . . . . . . . . . omnidirectionnel

Bande passante : . . . . . . . 20 – 20 000 Hz

Sensibilité, impédance : . . . 5,6 mV/ Pa à 1 kHz, 1 kΩ

Pression sonore max. : . . . 110 dB

Alimentation : . . . . . . . . . . ⎓ 1,5 – 9 V

Dimensions, poids : . . . . . . 5 mm × 10 mm, 5 g⌀

Longueur câble : . . . . . . . . 1,2 m

Branchement :

ECM-500L / SK :

pointe = alimentation, signal audio

corps = masse

3 1

ECM-501L / SK :

1 = masse

2 = signal audio

3 = alimentation

Tout droit de modiﬁcation réservé.

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

ECM-500L / SK Bestell-Nr. • Order No. 23.3890

ECM-501L / SK Bestell-Nr. • Order No. 23.3900

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Microfono a cravatta

Queste istruzioni sono rivolte all’utente senza

conoscenze tecniche speciﬁche. Vi preghiamo di

leggerle attentamente prima della messa in fun-

zione e di conservarle per un uso futuro.

1 Possibilità d‘impiego

Per la versione in color pelle e anche per le sue ridotte

dimensioni, questo microfono a cravatta con capsula

all’elettrete di alta qualità è indicato in particolar modo

per applicazioni di lingua parlata dove il microfono deve

essere posizionato in modo non vistoso sul corpo.

2 Avvertenze importanti

Il microfono è conforme a tutte le direttive rilevanti

dell’UE e pertanto porta la sigla .

•

Il microfono è adatto solo per l’uso all’interno di lo-

cali. Proteggerlo dall‘umidità e dal calore (tempera-

tura d’impiego ammessa fra 0 e 40 °C).

•

Per la pulizia usare solo un panno morbido, asciutto;

non impiegare mai acqua o prodotti chimici.

•

Nel caso d’uso improprio, di collegamenti sbagliati o

di riparazione non a regola d’arte del microfono, non

si assume nessuna responsabilità per eventuali danni

consequenziali a persone o a cose e non si assume

nessuna garanzia per il microfono.

Se si desidera eliminare il microfono deﬁniti-

vamente, consegnarlo per lo smaltimento ad

un’istituzione locale per il riciclaggio.

3 Messa in funzione

Il microfono richiede una tensione di alimentazione di

⎓ 1,5 – 9 V che può essere fornita per mezzo di un adat-

tatore di alimentazione oppure tramite un trasmettitore

tascabile. Sono adatti:

– per il modello ECM-500L / SK con jack 3,5 mm, l’adat-

tatore di alimentazione EMA-20

– per il modello ECM-501L / SK con presa mini XLR a

tre poli, l’adattatore di alimentazione EMA-1 o EMA-

300P oppure un trasmettitore tascabile TXS-…HSE

Collegare il microfono con il trasmettitore tascabile o

l’adattatore. Usando l’adattatore, collegarlo con l’in-

gresso microfono di un apparecchio audio.

Fissare il microfono ai vestiti (p. es. alla cravatta o

al bavero) per mezzo del suo clip. Se necessario il sup-

porto può esser staccato.

4 Dati tecnici

Tipo: . . . . . . . . . . . . . . . . . microfono all’elettrete

Caratteristica direzionale: . onnidirezionale

Gamma di frequenze: . . . . 20 – 20 000 Hz

Sensibilità: . . . . . . . . . . . . 5,6 mV/ Pa con 1 kHz

Impedenza: . . . . . . . . . . . . 1 kΩ

Pressione sonora max.: . . . 110 dB

Alimentazione: . . . . . . . . . ⎓ 1,5 – 9 V

Dimensioni, peso: . . . . . . . 5 mm × 10 mm, 5 g⌀

Lunghezza cavo: . . . . . . . . 1,2 m

Collegamento:

ECM-500L / SK:

punta = alimentazione, segnale audio

corpo = massa

3 1

ECM-501L / SK:

1 = massa

2 = segnale audio

3 = alimentazione

Con riserva di modiﬁche tecniche.

Micrófono de Solapa

Estas instrucciones van dirigidas a usuarios sin nin-

gún conocimiento técnico especíﬁco. Lea atenta-

mente las instrucciones antes de funcionamiento

y guárdelas para usos posteriores.

1 Aplicaciones

Este micrófono de solapa con cápsula de micrófono

electret de gran cualidad está especialmente diseñado

para aplicaciones de habla y, gracias a su color carne

y sus dimensiones pequeñas, puede ﬁjarse de manera

discreta en el cuerpo.

2 Notas Importantes

El micrófono cumple con todas las directivas relevantes

de la UE y por lo tanto está marcado con el símbolo .

•

El micrófono está adecuado sólo para utilizarlo en

interiores. Protéjalo de la humedad y del calor (tem-

peratura ambiente admisible: 0 – 40 °C).

•

Utilice sólo un paño suave y seco para la limpieza; no

utilice nunca ni agua ni productos químicos.

•

No podrá reclamarse garantía o responsabilidad

alguna por cualquier daño personal o material re-

sultante si el micrófono se utiliza para otros ﬁnes

diferentes a los originalmente concebidos, si no se

conecta adecuadamente o no se repara por expertos.

Si va a poner el micrófono deﬁnitivamente

fuera de servicio, llévelo a la planta de reci-

claje más cercana para que su eliminación no

sea perjudicial para el medioambiente.

3 Funcionamiento

Para el funcionamiento, el micrófono necesita un vol-

taje de alimentación de ⎓ 1,5 – 9 V que debe estar su-

ministrado por un adaptador de alimentación o por un

emisor de petaca:

– Para el modelo ECM-500L / SK con conector jack

3,5 mm, se puede utilizar el adaptador de alimen-

tación EMA-20.

– Para el modelo ECM-501L / SK con toma mini XLR de

3 polos, se puede utilizar el adaptador de alimen-

tación EMA-1 o EMA-300P o un emisor de petaca

TXS-…HSE.

Conecte el micrófono al emisor de petaca o al adapta-

dor de alimentación. Cuando utiliza un adaptador de

alimentación, conéctelo a la entrada de micrófono de

un aparato de audio.

Utilice la pinza para ﬁjar el micrófono en su ropa (p. ej.

solapa, corbata). La pinza puede sacarse si es necesario.

4 Especiﬁcaciones

Tipo: . . . . . . . . . . . . . . . . . micrófono electret

Captación: . . . . . . . . . . . . omnidireccional

Rango de frecuencias: . . . . 20 – 20 000 Hz

Sensibilidad: . . . . . . . . . . . 5,6 mV/ Pa a 1 kHz

Impedancia: . . . . . . . . . . . 1 kΩ

Presión sonora máxima: . . 110 dB

Alimentación: . . . . . . . . . . ⎓ 1,5 – 9 V

Dimensiones, peso: . . . . . . 5 mm × 10 mm, 5 g⌀

Longitud del cable: . . . . . . 1,2 m

Conexión:

ECM-500L / SK:

punta = alimentación, señal de audio

cuerpo = masa

3 1

ECM-501L / SK:

1 = masa

2 = señal de audio

3 = alimentación

Sujeto a modiﬁcaciones técnicas.

Mikrofon krawatowy

Niniejsza instrukcja przeznaczona jest dla użyt-

kowników, którzy nie posiadają wiedzy i do-

świadczenia technicznego. Przed rozpoczęciem

użytkowania proszę zapoznać się z instrukcją, a

następnie zachować ją do wglądu.

1 Zastosowanie

ECM-500L / SK, ECM-501L / SK są wysokiej jakości mi-

krofonami krawatowymi przeznaczonymi do zastoso-

wań prezentacyjnych, konferencyjnych (do przetwarza-

nia mowy). Mogą być łatwo maskowane ze względu na

miniaturowe wymiary oraz kolor imitujący kolor skóry.

2 Środki bezpieczeństwa

Mikrofon spełnia wszystkie wymagania norm UE i dla-

tego został oznaczony symbolem .

•

Mikrofon przeznaczony jest do użytku jedynie we-

wnątrz pomieszczeń. Należy chronić go przed dzia-

łaniem wilgoci oraz wysokiej temperatury (dopusz-

czalna temperatura otoczenia: 0 – 40 °C).

•

Do czyszczenia urządzenia należy używać suchej,

miękkiej tkaniny. Nie stosować wody, ani chemicz-

nych środków czyszczących.

•

Producent ani dostawca nie ponoszą odpowiedzial-

ności za wynikłe szkody (uszkodzenie sprzętu lub ob-

rażenia użytkownika), jeśli urządzenie było używane

niezgodnie z przeznaczeniem, nieprawidłowo pod-

łączone bądź poddane nieautoryzowanej naprawie.

Jeśli mikrofon nie będzie już więcej używany,

wskazane jest przekazanie go do miejsca uty-

lizacji odpadów, aby został zniszczony bez

szkody dla środowiska.

3 Obsługa

Do pracy mikrofon wymaga zasilania ⎓ 1,5 – 9 V które

może być dostarczone albo przez zewnętrzny zasilacz

albo przez nadajnik kieszonkowy. Można wykorzystać:

– dla modelu ECM-500L / SK z wtykiem mały jack

3,5 mm: zasilacz EMA-20;

– dla modelu ECM-501L / SK z gniazdem nakablowym

mini XLR: zasialacz EMA-1 lub EMA-300P lub nadaj-

nik kieszonkowy z serii TXS-...HSE.

Podłączyć mikrofon do nadajnika kieszonkowego lub

zasilacza (zasilacz należy następnie połączyć z wejściem

urządzenia audio).

Przymocować mikrofon wykorzystując klips do

ubrania (np. krawata, klapy marynarki). Jeśli to wyma-

gane, klips można odłączyć od mikrofonu.

4 Specyﬁkacja

Typ: . . . . . . . . . . . . . . . . . . . mikrofon elektretowy

Charakterystyka mikrofonu: wszechkierunkowa

Pasmo przenoszenia: . . . . . . 20 – 20 000 Hz

Czułość: . . . . . . . . . . . . . . . 5,6 mV/ Pa przy 1 kHz

Impedancja: . . . . . . . . . . . . 1 kΩ

Maks. SPL: . . . . . . . . . . . . . 110 dB

Zasilanie: . . . . . . . . . . . . . . . ⎓ 1,5 – 9 V

Wymiary, waga: . . . . . . . . . 5 mm × 10 mm, 5 g⌀

Długość kabla: . . . . . . . . . . 1,2 m

Podłączenia:

ECM-500L / SK:

czubek = zasilanie, sygnał audio

pierścień = masa

3 1

ECM-501L / SK:

1 = masa

2 = sygnał audio

3 = zasilanie

Z zastrzeżeniem możliwości zmian.

Italiano

Español

Polski

Produktspecifikationer

Varumärke:	Monacor
Kategori:	mikrofon
Modell:	ECM-501L/SK

Behöver du hjälp?

Om du behöver hjälp med Monacor ECM-501L/SK ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

mikrofon Monacor Manualer

Monacor HSE-150A/SK Bruksanvisning

1 September 2024

Monacor DMG-450 Bruksanvisning

1 September 2024

Monacor CS-1DU Bruksanvisning

1 September 2024

Monacor ICM-20 Bruksanvisning

1 September 2024

Monacor PA-2400RC Bruksanvisning

31 Augusti 2024

Monacor HSE-150/SK Bruksanvisning

29 Augusti 2024

Monacor ECM-302B Bruksanvisning

29 Augusti 2024

Monacor MEVAC-1PTT Bruksanvisning

28 Augusti 2024

Monacor DH-95N Bruksanvisning

27 Augusti 2024

Monacor ECM-501L/SK Bruksanvisning

27 Augusti 2024

mikrofon Manualer

Nyaste mikrofon Manualer

Shure SBC210LM Bruksanvisning

26 Oktober 2024

Akg GN50 M Bruksanvisning

26 Oktober 2024

Countryman B6 Bruksanvisning

19 Oktober 2024

Pyle PMKSHUSB04 Bruksanvisning

19 Oktober 2024

Trust 21670 Bruksanvisning

18 Oktober 2024

Neumann U 87 Ai Bruksanvisning

18 Oktober 2024

BOYA BY-PM700 Bruksanvisning

18 Oktober 2024

Audio-Technica BP892xCW Bruksanvisning

17 Oktober 2024

Audio-Technica BP4073 Bruksanvisning

15 Oktober 2024

Power Dynamics PD524 Bruksanvisning

15 Oktober 2024
