Sida 1/4

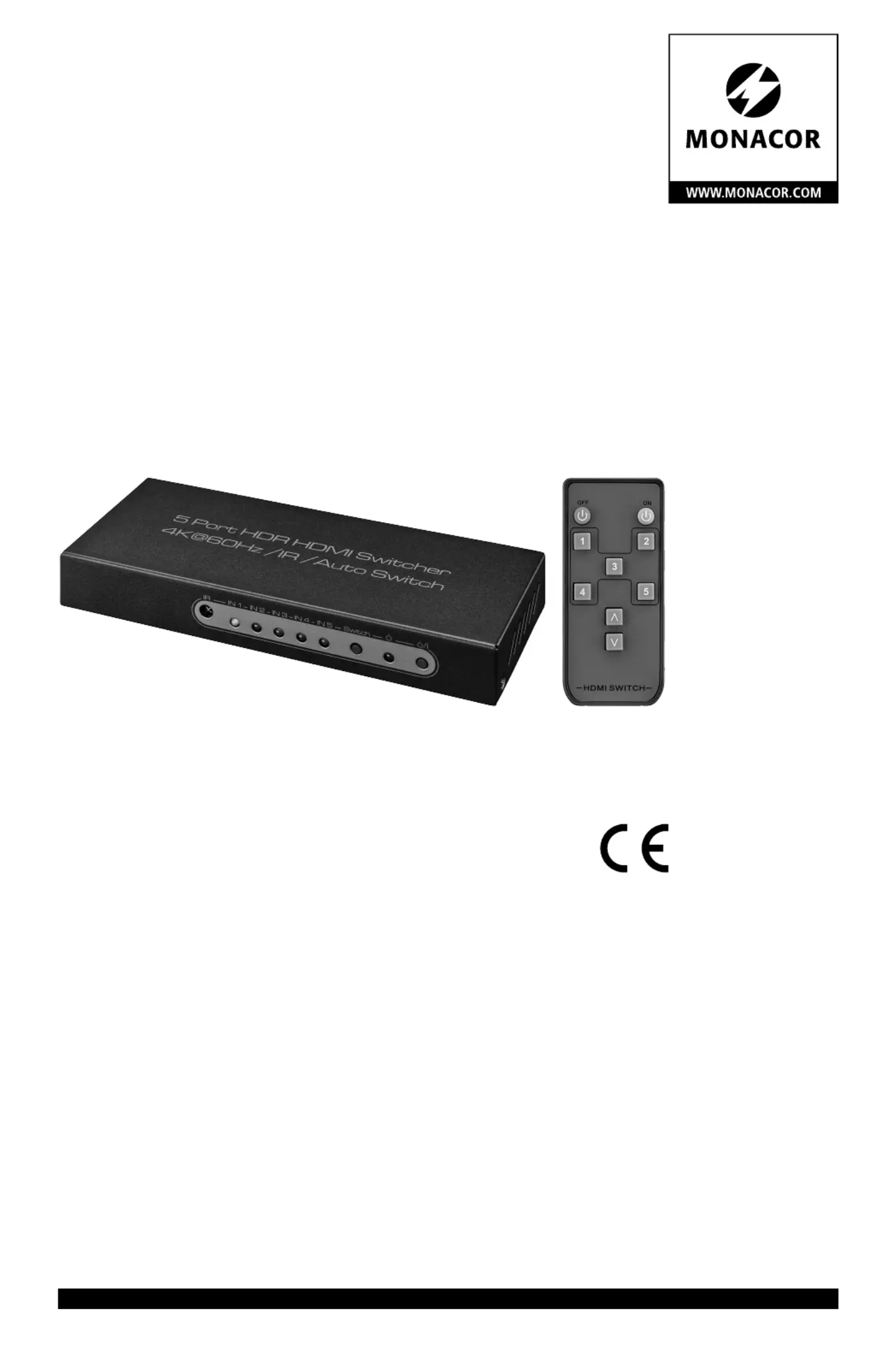

HDMITM-Signalumschalter

HDMITM Signal Switch

HDMS-5014K

Bestell-Nr. • Order No. 06.9400

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

BEDIENUNGSANLEITUNG

MODE D’EMPLOI

INSTRUCTION MANUAL

DC 5V

4 5

IN1IR IN2 IN3 IN4 IN5 Switch

OFF ON

71 2 8 8 8 8 83 4 5 6

HDMI OU HDMI T IN5 HDMI IN4 HDMI IN3 HDMI IN2 HDMI IN1

−HDMI SWITCH−

Übersicht

1 IR-Sensor für die Fernbedienungs-

signale

2 LEDs IN 1 – IN 5 zur Anzeige des

gewählten Eingangs (8)

3 Taste „Switch“ zum Wählen eines

Eingangs

4 LED , leuchtet bei ausgeschaltem

Gerät

5 Taste /I zum Ein- und Ausschalten

6 Anschluss für das Netzgerät

7 Signalausgang HDMI OUT

8 Signaleingänge HDMI IN 1 – 5

9 Tasten Aus und Ein

10 Tasten 1 – 5 zur direkten Wahl eines Eingangs (8)

11 Eingangswahltasten (alternativ)

HDMI

-Signalumschalter

Diese Anleitung richtet sich an Benutzer ohne besondere Fach-

kenntnisse. Bitte lesen Sie die Anleitung vor dem Betrieb gründ-

lich durch und heben Sie sie für ein späteres Nachlesen auf.

1 Sicherheitshinweise

Die Geräte (Signalumschalter und Netzgerät) entsprechen allen

relevanten Richtlinien der EU und tragen deshalb das -Zei-

chen.

WARNUNG Das Netzgerät wird mit lebensgefährlicher

Netzspannung versorgt. Nehmen Sie deshalb

niemals selbst Eingriffe daran vor. Durch un-

sachgemäßes Vorgehen besteht die Gefahr

eines elektrischen Schlages.

•

Die Geräte sind nur zur Verwendung im Innenbereich geeig-

net. Schützen Sie sie vor Tropf- und Spritzwasser sowie vor

hoher Luftfeuchtigkeit. Der zulässige Einsatztemperaturbe-

reich beträgt 0 – 40 °C.

•

Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trink-

gläser, auf die Geräte.

•

Die im Umschalter entstehende Wärme muss durch die Lüf-

tungsöffnungen abgegeben werden; decken Sie sie nicht ab.

•

Ziehen Sie das Netzgerät sofort aus der Steckdose:

1. wenn sichtbare Schäden am Netzgerät oder am Umschalter

vorhanden sind,

2. wenn nach einem Sturz oder Ähnlichem der Verdacht auf

einen Defekt besteht,

3. wenn Funktionsstörungen auftreten.

Lassen Sie die Geräte in jedem Fall in einer Fachwerkstatt

reparieren.

•

Verwenden Sie für die Reinigung nur ein trockenes, weiches

Tuch, auf keinen Fall Chemikalien oder Wasser.

•

Werden die Geräte zweckentfremdet, nicht richtig ange-

schlossen, falsch bedient oder nicht fachgerecht repariert,

kann keine Garantie für die Geräte und keine Haftung für

daraus resultierende Sach- oder Personenschäden übernom-

men werden.

Sollen die Geräte endgültig aus dem Betrieb genom-

men werden, übergeben Sie sie zur umweltgerechten

Entsorgung einem örtlichen Recyclingbetrieb.

2 Einsatzmöglichkeiten

Über diesen Umschalter lassen sich fünf Videosignalquellen

(DVD-Spieler, Laptop, Sat-Tuner etc.) mit einer Bildauﬂösung

bis „4K Ultra HD“ an ein Anzeigegerät (Monitor, Fernsehgerät,

Projektor) anschließen. Die gewünschte Signalquelle kann am

Umschalter oder mit der Fernbedienung ausgewählt werden.

3 Inbetriebnahme

1) Die Fernbedienung wird mit einer 3-V- Knopfzelle vom Typ

CR 2025 betrieben. Ist bei Auslieferung bereits eine Batterie

eingesetzt, die Isolierfolie (zum Schutz vor Entladung) aus

dem Batteriehalter herausziehen. Die Fernbedienung ist dann

funktionsbereit. Beim Drücken einer Taste die Fernbedienung

immer auf den IR-Sensor (1) richten. Dabei muss Sichtverbin-

dung zwischen Sensor und Fernbedienung bestehen.

Zum Einsetzen / Wechseln der Batterie auf der Rückseite

den Batteriehalter herausziehen und die Batterie mit dem

Pluspol nach oben zeigend einsetzen. Bei längerem Nichtge-

brauch die Batterie herausnehmen, damit die Fernbedienung

bei einem eventuellen Auslaufen der Batterie nicht beschä-

digt wird.

Batterien dürfen nicht in den Hausmüll geworfen

werden. Geben Sie sie zur umweltgerechten Entsor-

gung nur in den Sondermüll (z. B. Sammelbehälter

im Einzelhandel).

2) Die Signalquellen an die Buchsen HDMI IN (8) anschließen

und das Anzeigegerät an die Buchse HDMI OUT (7).

3) Das beiliegende Netzgerät an die Buchse DC5V (6) anschlie-

ßen und in eine Steckdose (230 V/ 50 Hz) stecken.

4) Den Umschalter mit der Taste /I (5) oder ON (9) einschal-

ten. Es leuchtet die LED IN (2) des zuletzt angewählten Ein-

gangs(8).

5) Zum Umschalten auf einen anderen Eingang die Taste Switch

(3) oder auf der Fernbedienung (10), 1 2 3 4 5, , , , ⋀

oder (11) drücken.⋁

6) Nach dem Betrieb den Umschalter mit der Taste /I (5) oder

OFF (9) ausschalten: Die LED (4) leuchtet. Wird der Um-

schalter längere Zeit nicht gebraucht, das Netzgerät aus der

Steckdose ziehen. Es verbraucht auch bei ausgeschaltetem

Umschalter stets einen geringen Strom.

4 Technische Daten

maximale Signalauﬂösung: UHD (4K), unterstützt HDR

Anzahl der Eingänge:. . . . .5

Anschlüsse: . . . . . . . . . . . .HDMI-Buchsen, Typ A

Stromversorgung: . . . . . . .über beiliegendes Netzgerät an

230 V/ 50 Hz

Einsatztemperatur:. . . . . . .0 – 40°C

Abmessungen (B × H × T): 159 × 22 × 65 mm

Gewicht: . . . . . . . . . . . . . .246 g

Änderungen vorbehalten.

Deutsch

DC 5V

4 5

IN1IR IN2 IN3 IN4 IN5 Switch

OFF ON

71 2 8 8 8 8 83 4 5 6

HDMI OU HDMI T IN5 HDMI IN4 HDMI IN3 HDMI IN2 HDMI IN1

−HDMI SWITCH−

Présentation

1 Capteur IR pour les signaux de la

télécommande

2 LEDs IN 1 – IN 5 pour afﬁcher

l’entrée sélectionnée (8)

3 Touche «Switch» pour sélectionner

une entrée

4 LED , brille lorsque l’appareil est

éteint

5 Touche /I pour allumer et éteindre

6 Branchement pour le bloc secteur

7 Sortie signal HDMI OUT

8 Entrées signal HDMI IN 1 – 5

9 Touches marche et arrêt

10 Touches 1 – 5 pour la sélection directe d’une entrée (8)

11 Touches de sélection d’entrée (alternative)

Français

Commutateur de signal HDMI™

Cette notice s’adresse aux utilisateurs sans connaissances tech-

niques particulières. Veuillez lire la présente notice avec atten-

tion avant le fonctionnement et conservez-la pour pouvoir vous

y reporter ultérieurement.

1 Conseils de sécurité

Les appareils (commutateur et bloc secteur) répondent à toutes

les directives nécessaires de l’Union européenne et portent donc

le symbole .

AVERTISSEMENT Le bloc secteur est alimenté par une ten-

sion dangereuse. Ne touchez jamais l’in-

térieur de l’appareil. Risque de décharge

électrique.

•

Les appareils ne sont conçus que pour une utilisation en in-

térieur. Protégez-les de tout type de projections d’eau, des

éclaboussures et d’une humidité élevée de l’air. La plage de

température de fonctionnement autorisée est de 0 – 40 °C.

•

En aucun cas, vous ne devez pas poser d’objet contenant du

liquide ou un verre sur l’appareil.

•

La chaleur dégagée dans le commutateur doit être évacuée

via les ouïes de ventilation, en aucun cas, elles ne doivent

être obturées.

•

Débranchez le bloc secteur immédiatement lorsque :

1. des dommages visibles apparaissent sur le bloc secteur ou

le commutateur,

2. après une chute ou un cas similaire, vous avez un doute sur

l’état de l’appareil,

3. des dysfonctionnementsapparaissent.

Dans tous les cas, les dommages doivent être réparés par un

technicien spécialisé.

•

Pour le nettoyage, utilisez uniquement un chiffon sec et doux,

en aucun cas de produits chimiques ou d’eau.

•

Nous déclinons toute responsabilité en cas de dommages ma-

tériels ou corporels résultants si les appareils sont utilisés dans

un but autre que celui pour lequel ils ont été conçus, s’ils ne

sont pas correctement branchés ou utilisés ou s’ils ne sont

pas réparés par un technicien habilité; en outre, la garantie

deviendrait caduque.

Lorsque les appareils sont déﬁnitivement retirés du

service, vous devez les déposer dans une usine de

recyclage adaptée pour contribuer à leur élimination

non polluante.

CARTONS ET EMBALLAGE

PAPIER À TRIER

2 Possibilités d’utilisation

Via ce commutateur, il est possible de relier cinq sources de si-

gnal vidéo (lecteur DVD, ordinateur portable, tuner Sat …) avec

une résolution d’images jusqu’à «4K Ultra HD» à un appareil

de visualisation (moniteur, téléviseur, projecteur). La source de

signal voulue peut être sélectionnée sur le commutateur ou

avec la télécommande.

3 Fonctionnement

1) La télécommande fonctionne avec une pile bouton 3 V de

type CR 2025. Si une batterie est déjà insérée en usine, retirez

le ﬁlm isolant (pour protéger de toute décharge) du support

batterie. La télécommande est alors prête à fonctionner.

Lorsque vous appuyez sur une touche, dirigez toujours la

télécommande vers le capteur IR (1). Il ne doit pas y avoir

d’obstacle entre le capteur et la télécommande.

Pour insérer/ remplacer la batterie, retirez le support bat-

terie sur la face arrière, insérez la batterie neuve, pôle plus

vers le haut. En cas de non utilisation prolongée, retirez la

batterie pour éviter qu’elle ne coule et n’endommage la té-

lécommande.

Ne jetez pas les batteries dans la poubelle domes-

tique. Déposez-les dans un container spéciﬁque chez

votre détaillant pour une élimination non polluante.

2) Reliez les sources de signal aux prises HDMI IN (8) et l’appareil

de visualisation à la prise HDMI OUT (7).

3) Reliez le bloc secteur livré à la prise DC5V (6) et à une prise

secteur 230 V/ 50 Hz.

4) Allumez le commutateur avec la touche /I (5) ou ON (9). La

LED IN (2) de la dernière entrée sélectionnée (8) brille.

5) Pour commuter sur une autre entrée, appuyez sur la touche

Switch (3) ou sur la télécommande sur 1, 2, 3, 4 5, (10),

⋀ ⋁ ou (11).

6) Après le fonctionnement, éteignez le commutateur avec la

touche /I (5) ou OFF (9); la LED (4) brille. En cas de non

utilisation prolongée du commutateur, débranchez le bloc

secteur; même si le commutateur est éteint, le bloc secteur

a une faible consommation.

4 Caractéristiques techniques

Résolution max. de signal : UHD (4K), accepte HDR

Nombre d’entrées . . . . . . .5

Connexions . . . . . . . . . . . .prises HDMI, type A

Alimentation . . . . . . . . . . .par bloc secteur livré relié à

230 V/ 50 Hz

Température fonc. . . . . . . .0 – 40°C

Dimensions (l × h × p) . . . .159 × 22 × 65 mm

Poids . . . . . . . . . . . . . . . . .246 g

Tout droit de modiﬁcation réservé.
