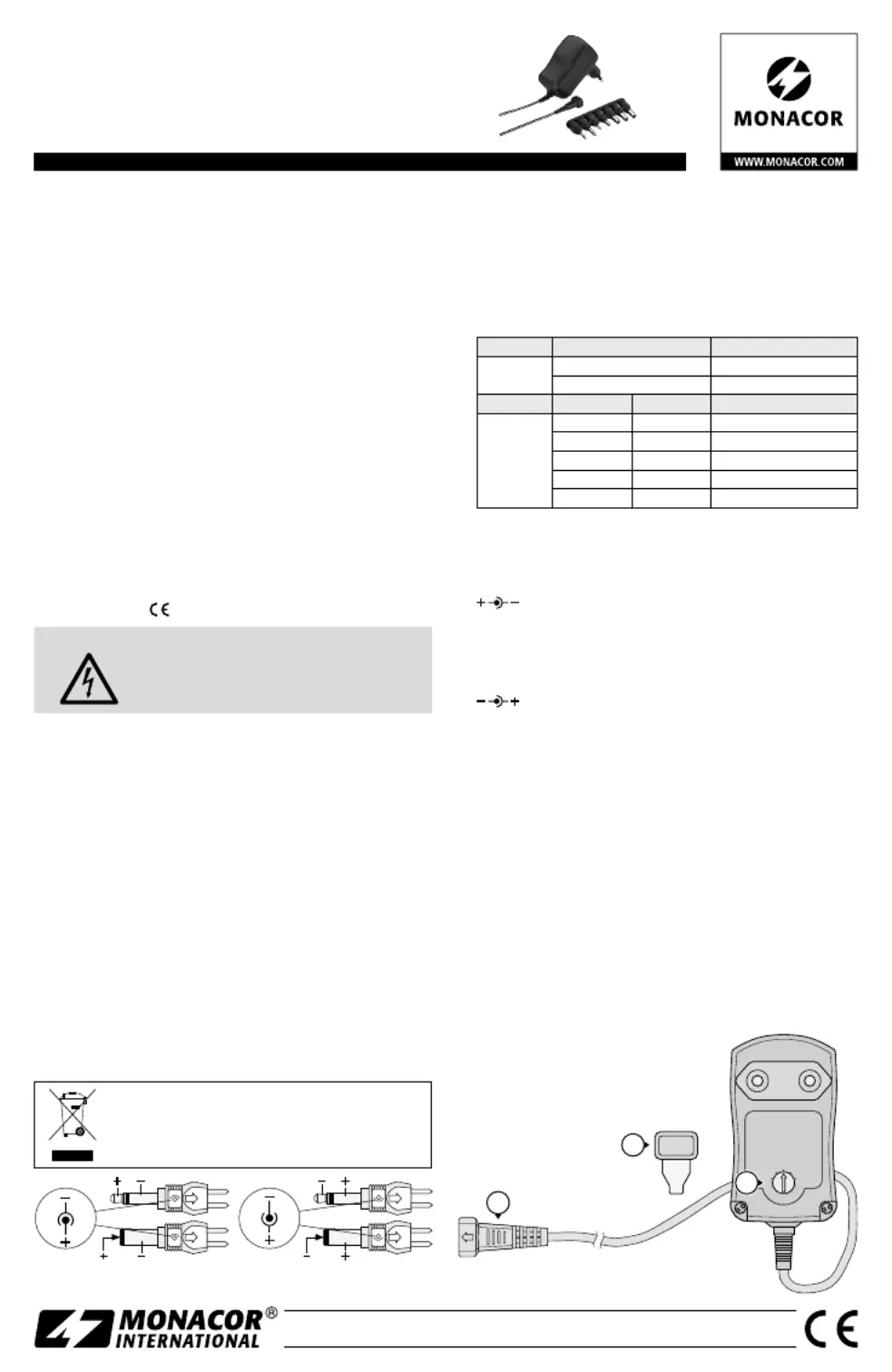

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
© by MONACOR INTERNATIONAL. All rights reserved. A-0943.99.06.08.2020
PSS-600E Bestellnummer 0273030
PSS-1000E Bestellnummer 0273130
PSS-1500E Bestellnummer 0273140
KEY
3.5
+
-
5.5X2.1
+
-
B
+
-
+
-
E
1
2
3
Schaltnetzgerät
Diese Anleitung richtet sich an Benutzer ohne besondere
Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Be-
trieb gründlich durch und heben Sie sie für ein späteres
Nachlesen auf.
1 Einsatzmöglichkeiten
Dieses Netzgerät dient zur Gleichstromversorgung von Klein-
geräten mit einer Betriebsspannung zwischen 3,0 V und 12,0 V
und einer maximalen Stromaufnahme von:
PSS-600E 0,6 A
PSS-1000E 1,0 A
PSS-1500E 1,5 A
Die Ausgangsspannung ist auf 3,0 V, 4,5 V, 5,0 V, 6,0 V, 7,5 V,
9,0 V oder 12,0 V einstellbar. Das Gerät ist kurzschlussfest
und gegen Überlast sowie Überhitzung geschützt. Besonderes
Merkmal ist der sehr geringe Stromverbrauch (< 0,10 W) des
Netz gerätes, wenn das angeschlossene Gerät ausgeschaltet ist.
2 Sicherheitshinweise
Das Gerät entspricht allen relevanten Richtlinien der EU und
trägt deshalb das -Zeichen.
WARNUNG Das Gerät wird mit lebensgefährlicher Netz-
spannung versorgt. Nehmen Sie deshalb nie-
mals selbst Eingriffe am Gerät vor. Es besteht
die Gefahr eines elektrischen Schlages.
•
Setzen Sie das Gerät nur im Innenbereich ein. Schützen Sie es
vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze
(zulässiger Einsatztemperaturbereich 0 – 40 °C).
•
Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort
den Netzstecker aus der Steckdose, wenn
1. sichtbare Schäden am Gerät oder am Netzkabel vorhan-
den sind,
2. nach einem Sturz oder Ähnlichem der Verdacht auf einen
Defekt besteht,
3. Funktionsstörungen auftreten.
Lassen Sie das Gerät in jedem Fall in einer Fachwerkstatt
reparieren.
•
Verwenden Sie zum Reinigen nur ein trockenes, weiches Tuch,
niemals Chemikalien oder Wasser.
•
Wird das Gerät zweckentfremdet, falsch angeschlossen,
überlastet oder nicht fachgerecht repariert, kann keine Ga-
rantie für das Gerät und keine Haftung für daraus resultie-
rende Sach- oder Personenschäden übernommen werden.
Soll das Gerät endgültig aus dem Betrieb genom-
men werden, entsorgen Sie es gemäß den ört-
lichen Vorschriften.
3 Inbetriebnahme
1) -Die Betriebsspannung des zu versorgenden Gerätes fest
stellen (☞ Beschriftung der Stromversorgungsbuchse des
Gerätes) und die Spannung durch Drehen des Schalters (3)
mithilfe des beiliegenden Schlüssels (2) einstellen.
2) Von den 7 beiliegenden Adaptern den passenden heraus-
suchen:
Typ Durchmesser Kennbuchstabe
Klinken-
stecker
2,5 mm A
3,5 mm B
außen innen
Hohl-
stecker
2,35 mm 0,75 mm S
3,5 mm 1,35 mm H
5,0 mm 2,1 mm D
5,5 mm 2,1 mm E
5,5 mm 2,5 mm G
3) Die Lage des Plus- und Minuspols an der Stromversorgungs-
buchse des anzuschließenden Gerätes feststellen (
☞Buch-
senbeschriftung) und den Adapter entsprechend in die Kupp-
lung (1) stecken:
Bei dieser oder ähnlicher Kennzeichnung der Strom-
versorgungsbuchse muss der Pluspol an der Spitze bzw. am
Innenkontakt des Adapters anliegen: Den Adapter so auf die
Kupplung stecken, dass der Pfeil der Kupplung auf die Zif-
fer / n des Adapters zeigt (Abb.
➊).
Bei dieser Kennzeichnung muss der Minuspol an der
Spitze bzw. am Innenkontakt des Adapters anliegen: Den Ad-
apter so auf die Kupplung stecken, dass der Pfeil der Kupp-
lung auf den zeigt (Abb. Kennbuchstaben ➋).
4) Das Netzgerät mit dem richtigen Adapter an das zu ver-
sorgende Gerät anschließen und dann an eine Steckdose
(100 – 240 V, 50 / 60 Hz). Die rote Betriebsanzeige leuchtet.
4 Technische Daten
Die technischen Daten sind auf einem separaten Blatt ange-
geben.
Änderungen vorbehalten.
Deutsch
➊ Pluspol an der Spitze bzw.
am Innenkontakt
➋ Minuspol an der Spitze
bzw. am Innenkontakt
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
© by MONACOR INTERNATIONAL. All rights reserved. A-0943.99.06.08.2020
KEY
3.5
+
-
5.5X2.1
+
-
B
+
-
+
-
E
1
2
3
PSS-600E Order number 0273030
PSS-1000E Order number 0273130
PSS-1500E Order number 0273140
Switch Mode Power Supply Unit
These instructions are intended for users without any
specific technical knowledge. Please read these instruc-
tions carefully prior to operation and keep them for later
reference.
1 Applications
This power supply unit is used for direct current supply of small
units with an operating voltage between 3.0 V and 12.0 V and
a maximum current consumption of:
PSS-600E 0.6 A
PSS-1000E 1.0 A
PSS-1500E 1.5 A
The output voltage is adjustable to 3.0 V, 4.5 V, 5.0 V, 6.0 V, 7.5 V,
9.0 V or 12.0 V. The unit is protected against short circuit, over-
load and overheating. The special feature of the power supply
unit is its extra low current consumption (< 0.10 W) when the
unit connected has been switched off.
2 Safety Notes
This unit corresponds to all relevant directives of the EU and is
therefore marked with .
WARNING The unit uses dangerous mains voltage.
Leave servicing to skilled personnel only.
Inexpert handling unit may result in electric
shock.
•
The unit is suitable for indoor use only. Protect it against
dripping water and splash water, high air humidity and heat
(admissible ambient temperature range 0 – 40 °C).
•
Do not operate the unit and immediately disconnect the
mains plug from the mains socket
1. if there is visible damage to the unit or to the mains cable,
2. if a defect might have occurred after the unit was dropped
or suffered a similar accident,
3. if malfunctions occur.
In any case the unit must be repaired by skilled personnel.
•
For cleaning only use a dry, soft cloth; never use chemicals
or water.
•
No guarantee claims for the unit and no liability for any
resulting personal damage or material damage will be
accepted if the unit is used for other purposes than originally
intended, if it is not correctly connected, if it is overloaded or
if it is not repaired in an expert way.
If the unit is to be put out of operation defini-
tively, dispose of the unit in accordance with local
regulations.
3 Operation
1) Determine the operating voltage of the unit to be supplied
with power (☞ marking of the power supply jack of the
unit) and adjust the voltage by turning the switch (3) with
the key supplied (2).
2) Select the matching adapter from the 7 adapters supplied:
Type Diameter Identification letter
Plug 2.5 mm A
3.5 mm B
outside inside
Hollow
plug
2.35 mm 0.75 mm S
3.5 mm 1.35 mm H
5.0 mm 2.1 mm D
5.5 mm 2.1 mm E
5.5 mm 2.5 mm G
3) Determine the position of the positive and negative poles at
the power supply jack of the unit to be connected (
☞mark-
ing of the jack) and connect the adapter to the inline jack(1)
accordingly.
With this marking or a similar marking of the power
supply jack, the positive pole must be at the tip or at the
inner contact of the adapter: Connect the adapter to the
inline jack in such a way that the arrow of the inline jack
will point to the number / numbers of the adapter (fig.
➊).
With this marking, the negative pole must be at
the tip or at the inner contact of the adapter: Connect the
adapter to the inline jack in such a way that the arrow of the
inline jack will point to the (fig. identification letter ➋).
4) Use the correct adapter to connect the power supply unit
to the unit to be supplied with power; then connect it to
a mains socket (100 – 240 V, 50 / 60 Hz). The red power LED
will light up.
4 Specifications
The specifications can be found on a separate sheet.
Subject to technical modification.
English
➊ Positive pole at the tip or at
the inner contact
➋ Negative pole at the tip or
at the inner contact
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
© by MONACOR INTERNATIONAL. All rights reserved. A-0943.99.06.08.2020
KEY
3.5
+
-
5.5X2.1
+
-
B
+
-
+
-
E
1
2
3
PSS-600E Référence num. 0273030
PSS-1000E Référence num. 0273130
PSS-1500E Référence num. 0273140
Alimentation à découpage
Cette notice s’adresse aux utilisateurs sans connaissances
techniques particulières. Veuillez lire la notice avant le
fonctionnement et conservez-la pour pouvoir, si besoin,
vous y reporter ultérieurement.
1 Possibilités d’utilisation
Cette alimentation permet d’alimenter en courant continu de
petits appareils avec une tension d’alimentation entre 3,0 V et
12,0 V et une consommation maximale de :
PSS-600E 0,6 A
PSS-1000E 1,0 A
PSS-1500E 1,5 A
La tension de sortie est réglable sur 3,0 V, 4,5 V, 5,0 V, 6,0 V,
7,5 V, 9,0 V ou 12,0 V. L’alimentation est protégée contre les
courts-circuits, surcharges et surchauffes. Caractéristique par-
ticulière : la très faible consommation (< 0,10 W) de l’alimen-
tation lorsque l’appareil relié est éteint.
2 Conseils de sécurité
Cet appareil répond à toutes les directives nécessaires de
l’Union européenne et porte donc le symbole .
AVERTISSEMENT L’appareil est alimenté par une tension
dangereuse. Ne touchez jamais l’inté-
rieur de l’appareil car, en cas de mauvaise
manipulation, vous pouvez subir une dé-
charge électrique.
•
L’appareil n’est conçu que pour une utilisation en intérieur.
Protégez-le des éclaboussures, de tout type de projections
d’eau, d’une humidité élevée de l’air et de la chaleur (tem-
pérature ambiante admissible 0 – 40 °C).
•
Ne faites pas fonctionner l’appareil et débranchez le cordon
secteur immédiatement dans les cas suivants :
1. l’appareil présente des dommages visibles.
2. après une chute ou accident similaire, vous avez un doute
sur l’état de l’appareil.
3. des dysfonctionnements apparaissent.
Dans tous les cas, les dommages doivent être réparés par un
technicien spécialisé.
•
Pour le nettoyage, utilisez un chiffon sec et doux, en aucun
cas de produits chimiques ou d’eau.
•
Nous déclinons toute responsabilité en cas de dommages
corporels ou matériels résultants si l’appareil est utilisé dans
un but autre que celui pour lequel il a été conçu, s’il n’est
pas correctement branché, s’il y a surcharge ou s’il n’est pas
réparé par une personne habilitée ; en outre, la garantie de-
viendrait caduque.
Lorsque l’appareil est définitivement retiré du
service, éliminez-le conformément aux directives
locales.
3 Fonctionnement
1) -Déterminez la tension d’alimentation de l’appareil à alimen
ter (☞ repérage sur la prise d’alimentation de l’appareil) et
réglez la tension en tournant l’interrupteur (3) à l’aide de
la clé livrée (2).
2) Déterminez, parmi les 7 adaptateurs livrés, celui qui convient:
Type Diamètre Repère
fiche jack
mâle
2,5 mm A
3,5 mm B
extérieur intérieur
fiche ali-
mentation
2,35 mm 0,75 mm S
3,5 mm 1,35 mm H
5,0 mm 2,1 mm D
5,5 mm 2,1 mm E
5,5 mm 2,5 mm G
3) Déterminez la position du pôle plus et du pôle moins sur la
prise d’alimentation de l’appareil à relier (
☞repère lettre
sur la prise) et placez l’adaptateur correspondant dans la
prise (1) :
Avec ce repère ou un semblable de la prise d’alimen-
tation, le pôle plus doit être à la pointe ou au contact inté-
rieur de l’adaptateur : reliez l’adaptateur à la prise de telle
sorte que la flèche de la prise pointe vers le(s) chiffre(s) de
l’adaptateur (schéma ➊).
Avec ce repère, le pôle moins doit être à la pointe ou
au contact intérieur de l’adaptateur : reliez l’adaptateur à la
prise de telle sorte que la flèche de la prise pointe vers la
lettre repère (schéma ➋).
4) Reliez l’alimentation avec l’adaptateur adéquat à l’appareil
à alimenter puis à une prise secteur 100 – 240 V, 50 / 60 Hz. La
LED rouge, témoin de fonctionnement brille.
4 Caractéristiques techniques
Vous trouverez les caractéristiques techniques sur une feuille
distincte.
Tout droit de modification réservé.
Français
➊ Pôle plus à la pointe
ou au contact intérieur
➋ Pôle moins à la pointe
ou au contact intérieur
CARTONS ET EMBALLAGE
PAPIER À TRIER
Produktspecifikationer
| Varumärke: | Monacor |
| Kategori: | Växla |
| Modell: | PSS-1000E |
Behöver du hjälp?
Om du behöver hjälp med Monacor PSS-1000E ställ en fråga nedan och andra användare kommer att svara dig
Växla Monacor Manualer
4 September 2024
4 September 2024
3 September 2024
2 September 2024
1 September 2024
1 September 2024
1 September 2024
29 Augusti 2024
29 Augusti 2024
28 Augusti 2024
Växla Manualer
- Växla Bosch
- Växla IKEA
- Växla Huawei
- Växla HP
- Växla Panasonic
- Växla Honeywell
- Växla Yamaha
- Växla Alcatel
- Växla Alecto
- Växla Ansmann
- Växla Edimax
- Växla Intermatic
- Växla Flamingo
- Växla Brennenstuhl
- Växla Hikvision
- Växla Generac
- Växla Silvercrest
- Växla Nedis
- Växla Pyle
- Växla Renkforce
- Växla Vivanco
- Växla TP Link
- Växla Manhattan
- Växla Worx
- Växla Black Box
- Växla Elro
- Växla EMOS
- Växla Victron Energy
- Växla KlikaanKlikuit
- Växla Tripp Lite
- Växla DataVideo
- Växla Schneider
- Växla Theben
- Växla Elektrobock
- Växla Chamberlain
- Växla Sylvania
- Växla Velleman
- Växla Tork
- Växla Techly
- Växla Sonance
- Växla Emerson
- Växla Totolink
- Växla Vemer
- Växla Profile
- Växla Matrox
- Växla Steren
- Växla Perel
- Växla Engenius
- Växla IFM
- Växla Digitus
- Växla Kathrein
- Växla AV:link
- Växla Belkin
- Växla Linksys
- Växla Dahua Technology
- Växla Audiovox
- Växla Cotech
- Växla Netgear
- Växla LevelOne
- Växla Kaiser
- Växla QNAP
- Växla Boss
- Växla Shimano
- Växla Merten
- Växla Hager
- Växla Chacon
- Växla Elation
- Växla Sygonix
- Växla Planet
- Växla ZyXEL
- Växla Rex
- Växla Powerfix
- Växla Konig
- Växla Tesla
- Växla D-Link
- Växla Tenda
- Växla UPM
- Växla One For All
- Växla Finder
- Växla Marmitek
- Växla Delta Dore
- Växla DoorBird
- Växla Ubiquiti Networks
- Växla EBERLE
- Växla Grasslin
- Växla Omnitronic
- Växla Jung
- Växla CyberPower
- Växla Basetech
- Växla Trendnet
- Växla Mikrotik
- Växla WHALE
- Växla ATen
- Växla Fibaro
- Växla RGBlink
- Växla Gefen
- Växla Nexa
- Växla PAC
- Växla Wentronic
- Växla Dormakaba
- Växla Adder
- Växla Wago
- Växla Homematic IP
- Växla Monoprice
- Växla Tiptel
- Växla OSD Audio
- Växla SPC
- Växla Crestron
- Växla Unify
- Växla ORNO
- Växla Toolcraft
- Växla Berker
- Växla Electro Harmonix
- Växla Grandstream
- Växla Mercury
- Växla Provision ISR
- Växla PCE
- Växla Logilink
- Växla Smart-AVI
- Växla StarTech.com
- Växla SIIG
- Växla Advantech
- Växla IOGEAR
- Växla Micro Connect
- Växla Extron
- Växla KanexPro
- Växla Blustream
- Växla Avocent
- Växla Shelly
- Växla Intellinet
- Växla Ebode
- Växla Lancom
- Växla Robbe
- Växla B-tech
- Växla Speaka
- Växla Kopp
- Växla Vimar
- Växla Kemo
- Växla GAO
- Växla H-Tronic
- Växla Legrand
- Växla Kraus & Naimer
- Växla Noble
- Växla Intertechno
- Växla Ecler
- Växla Inverto
- Växla Triax
- Växla Rule
- Växla Kramer
- Växla CYP
- Växla Suevia
- Växla Phoenix Contact
- Växla Seuthe
- Växla Maclean Energy
- Växla SmartAVI
- Växla DEHN
- Växla Cudy
- Växla Brilliant
- Växla Heitronic
- Växla Lindy
- Växla SEC24
- Växla Cooking Performance Group
- Växla Ernitec
- Växla Atlona
- Växla Adviti
- Växla Flic
- Växla IB Connect
- Växla Liberty
- Växla Hamlet
- Växla Paladin
- Växla Equip
- Växla Noark
- Växla Vivolink
- Växla Alfatron
- Växla Cambium Networks
- Växla 2USB
- Växla Roline
- Växla KVM-TEC
- Växla AMX
- Växla BZBGear
- Växla STI
- Växla Epiphan
- Växla Ebara
- Växla Mach Power
- Växla Axing
- Växla Juniper
- Växla Raritan
- Växla ConnectPro
- Växla SunBriteTV
- Växla Atlantis Land
- Växla GEV
- Växla Pizzato Elettrica
- Växla Baco
- Växla SEADA
- Växla Doepke
- Växla Comet
- Växla IPGARD
- Växla CSL
- Växla Setti+
- Växla PureLink
- Växla INOGENI
- Växla Luxul
Nyaste Växla Manualer
15 Januari 2025
14 Januari 2025
14 Januari 2025
14 Januari 2025
14 Januari 2025
14 Januari 2025
14 Januari 2025
14 Januari 2025
14 Januari 2025
14 Januari 2025
