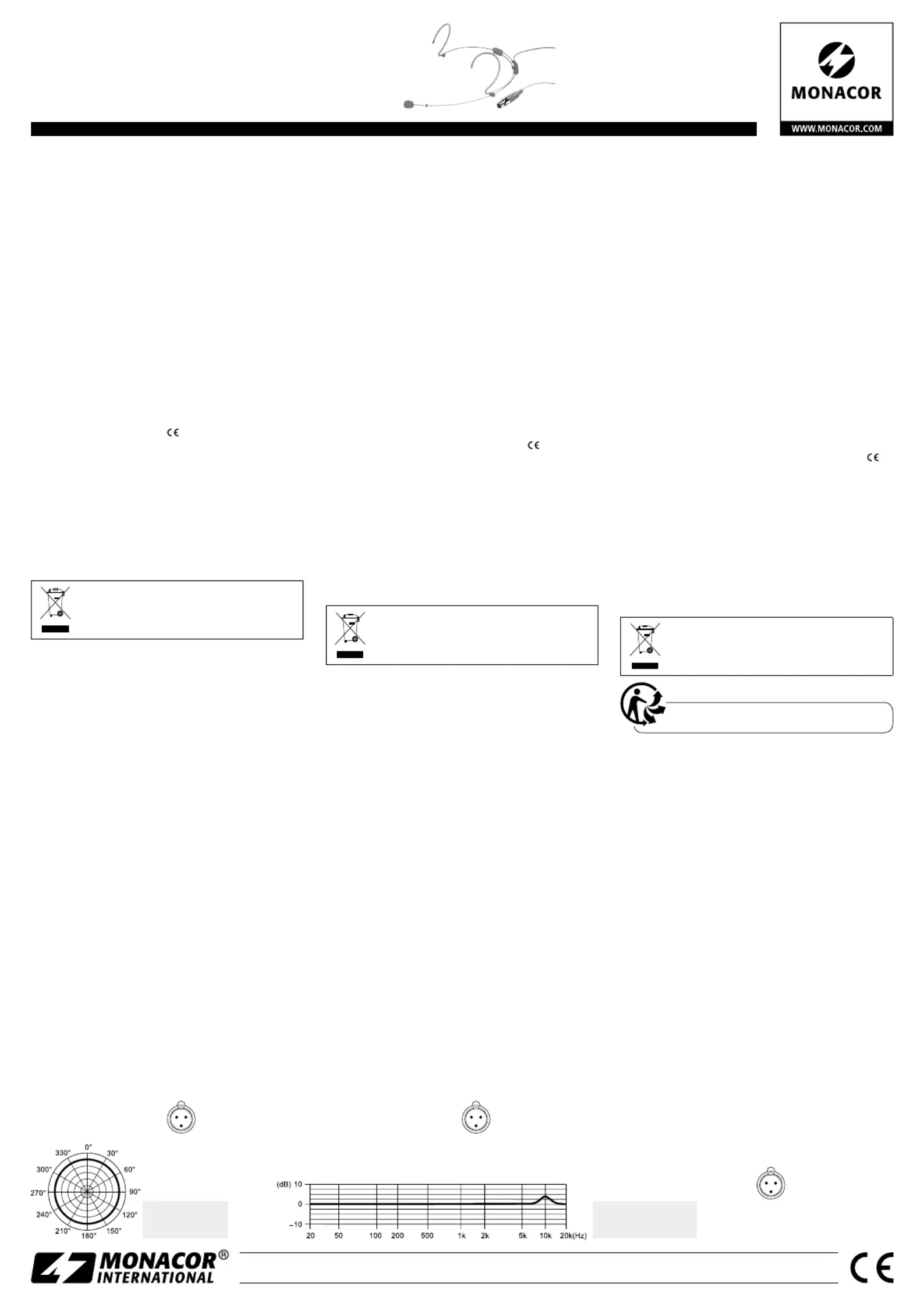

HSE-140 / SK

Bestell-Nr. • Order No. 23.5530

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Richtcharakteristik

Pick-up pattern

Directivité

Frequenzgang

Frequency response

Réponse en fréquences

Microphone serre-tête

Cette notice s‘adresse aux utilisateurs sans con-

naissances techniques particulières. Veuillez lire

la présente notice avec attention avant le fonc-

tionnement et conservez-la pour pouvoir vous y

reporter ultérieurement.

1 Possibilités d’utilisation

Ce microphone serre-tête discret et ultra léger est,

grâce à la forme petite de son serre-tête spécialement

conçu pour les enfants. Il peut être utilisé pour des

applications de chant et de discours nécessitant une

grande liberté de mouvements, par exemple repré-

sentations de théâtre ou à l’école. Un émetteur de

poche d’un système sans ﬁl, fournissant la tension de

fonctionnement pour le microphone, est nécessaire

pour le faire fonctionner (par exemple un émetteur

de poche TXS-...HSE avec connexion mini XLR 3 pôles).

Le microphone peut également être alimenté par un

adaptateur d’alimentation (par exemple EMA-1).

2 Conseils importants

Le microphone répond à toutes les directives nécessaires

de l’Union européenne et porte donc le symbole .

•

Le microphone n’est conçu que pour une utilisation

en intérieur. Protégez-le de l’humidité et de la cha-

leur (température ambiante admissible 0 – 40 °C).

•

Pour le nettoyer, utilisez uniquement un chiffon sec

et doux, en aucun cas de produits chimiques ou d’eau.

•

Nous déclinons toute responsabilité en cas de dom-

mages corporels ou matériels résultants si le micro-

phone est utilisé dans un but autre que celui pour le-

quel il a été conçu, s’il n’est pas correctement branché

ou s’il n’est pas réparé par une personne habilitée ; en

outre, tout droit à la garantie deviendrait caduque.

Lorsque le microphone est déﬁnitivement

retiré du service, vous devez le déposer

dans une usine de recyclage adaptée pour

contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE

PAPIER À TRIER

3 Fonctionnement

1) Placez la bonnette anti-vent / anti-pop livrée sur le

microphone.

2) Via le mécanisme de réglage, adaptez la largeur du

serre-tête à la tête et positionnez le serre-tête.

3) Le microphone doit se trouver près de la bouche.

Pour corriger la position du microphone, desserrez

un peu l’écrou octogonal sur le bras du micro à l’aide

de la clé livrée, déplacez le bras comme souhaité et

revissez l’écrou.

Le bras peut également être monté sur le côté

droit : dévissez le bras de son support sous l’étrier

pour l’oreille gauche et retirez le support de câble

du serre-tête. Ensuite, vissez le bras sur le support

sous l’étrier pour l’oreille droit (sortez au préalable

le bouchon plastique du support avec un objet ﬁn) et

ﬁxez le support de câble à nouveau sur le serre-tête.

4) Connectez le microphone à l’entrée de l’émetteur

de poche ou de l’adaptateur d’alimentation. Si vous

utilisez un adaptateur d’alimentation, reliez-le à

l’entrée micro d’un appareil audio.

4 Caractéristiques techniques

Type micro : . . . . . . . . . . . . . back-électret

Caractéristique : . . . . . . . . . . omnidirectionnel

Sensibilité, impédance : . . . . à 1 kHz, 1 kΩ8 mV/ Pa

Pression sonore max. : . . . . . 130 dB

Alimentation : . . . . . . . . . . . ⎓1,5 – 9 V

Poids (sans câble) : . . . . . . . . 8 g

Connexion : . . . . . . . . . . . . . . cordon 1,2 m avec ﬁche

mini XLR femelle 3 pôles

3 1

1 = masse

2 = signal audio

3 = alimentation

Tout droit de modiﬁcation réservé.

Headband Microphone

These instructions are intended for users without

any speciﬁc technical knowledge. Please read

these instructions carefully prior to operation and

keep them for later reference.

1 Applications

Due to the miniature design of its headband, this in-

conspicuous and extra lightweight headband micro-

phone is ideally suited for children. It is an optimum

microphone for vocal and speech applications requir-

ing much freedom of movement, e. g. theatre or school

performances. For operation, a pocket transmitter of

a wireless transmission system is required which will

deliver the operating voltage for the microphone

(e. g. a pocket transmitter TXS-…HSE with 3-pole mini

XLR connection). However, the microphone can also

be supplied with power via a power supply adapter

(e. g.EMA-1).

2 Important Notes

The microphone corresponds to all relevant directives

of the EU and is therefore marked with .

•

The microphone is suitable for indoor use only. Pro-

tect it against humidity and heat (admissible ambi-

ent temperature range: 0 – 40 °C).

•

For cleaning only use a dry, soft cloth; never use

water or chemicals.

•

No guarantee claims for the microphone and no lia-

bility for any resulting personal damage or material

damage will be accepted if the microphone is used

for other purposes than originally intended, if it is

not correctly connected, or if it is not repaired in an

expert way.

If the microphone is to be put out of oper-

ation deﬁnitively, take it to a local recycling

plant for a disposal which is not harmful to

the environment.

3 Operation

1) Place the windshield / pop shield on the microphone.

2) Via the adjusting mechanism, adjust the size of the

headband to your head and put on the headband.

3) The microphone should be close to your mouth. To

adjust the microphone position, use the supplied

spanner to slightly release the octagon nut at the

microphone boom. Displace the boom as desired,

then retighten the nut.

The boom can also be attached to the right

side: For this purpose, unscrew the boom from its

support below the left ear band and remove the

cable support from the headband. Before screwing

the boom to the support below the right ear band,

push out the plastic stopper in the support by means

of a thin object, then clip the cable support to the

headband again.

4) Connect the microphone to the input of the pocket

transmitter or the power supply adapter. If a power

supply adapter is used, connect it to the microphone

input of an audio unit.

4 Speciﬁcations

Type: . . . . . . . . . . . . . . . . . . . back electret

Pick-up characteristic: . . . . . omnidirectional

Sensitivity, impedance: . . . . at 1 kHz, 1 kΩ8 mV/ Pa

SPL max.: . . . . . . . . . . . . . . . . 130 dB

Power supply: . . . . . . . . . . . . ⎓1.5 – 9 V

Weight (without cable): . . . . 8 g

Connection: . . . . . . . . . . . . . 1.2 m cable with 3-pole

mini XLR inline jack

3 1

1 = ground

2 = audio signal

3 = power supply

Subject to technical modiﬁcation.

Kopfbügelmikrofon

Diese Anleitung richtet sich an Benutzer ohne be-

sondere Fachkenntnisse. Bitte lesen Sie die Anlei-

tung vor dem Betrieb gründlich durch und heben

Sie sie für ein späteres Nachlesen auf.

1 Einsatzmöglichkeiten

Dieses unauffällige, ultraleichte Kopfbügelmikrofon

ist durch die kleine Bauform des Kopfbügels spezi-

ell für Kinder geeignet. Es lässt sich optimal für Ge-

sangs- und Sprachanwendungen einsetzen, die viel

Bewegungsfreiheit erfordern, z. B. für Theater- oder

Schulaufführungen. Für den Betrieb ist ein Taschen-

sender eines Funksystems nötig, der die Mikrofon-Be-

triebsspannung bereitstellt (z. B. ein Taschensender

TXS-...HSE mit 3-poligem Mini-XLR-Anschluss). Das

Mikrofon kann aber auch über einen Speiseadapter

(z. B. EMA-1) versorgt werden.

2 Wichtige Hinweise

Das Mikrofon entspricht allen relevanten Richtlinien

der EU und ist deshalb mit gekennzeichnet.

•

Das Mikrofon ist nur zur Verwendung im Innenbe-

reich geeignet. Schützen Sie es vor Feuchtigkeit und

Hitze (zulässiger Einsatztemperaturbereich 0 – 40 °C).

•

Verwenden Sie für die Reinigung nur ein trockenes,

weiches Tuch, niemals Chemikalien oder Wasser.

•

Wird das Mikrofon zweckentfremdet, falsch ange-

schlossen oder nicht fachgerecht repariert, kann

keine Haftung für daraus resultierende Sach- oder

Personenschäden und keine Garantie für das Mikro-

fon übernommen werden.

Soll das Mikrofon endgültig aus dem Be-

trieb genommen werden, übergeben Sie

es zur umweltgerechten Entsorgung einem

örtlichen Recyclingbetrieb.

3 Inbetriebnahme

1) Den beiliegenden Wind- / Poppschutz auf das Mik-

rofon stecken.

2) Über den Verstellmechanismus die Kopfbügelweite

an den Kopfumfang anpassen und den Bügel auf-

setzen.

3) Das Mikrofon sollte sich dicht am Mund beﬁnden.

Zum Korrigieren der Mikrofonposition mit dem

beiliegenden Schraubenschlüssel die Achtkant-

mutter am Mikrofonarm etwas lösen, den Arm wie

gewünscht verschieben und die Mutter wieder fest

anziehen.

Der Arm lässt sich auch rechts anbringen: Dazu

den Arm von seiner Halterung unter dem linken

Ohrbügel abschrauben und den Kabelhalter vom

Kopfbügel abnehmen. Dann den Arm an der Hal-

terung unter dem rechten Ohrbügel festschrauben

(vorher den Kunststoffpfropfen in der Halterung mit

einem dünnen Gegenstand herausdrücken) und den

Kabelhalter wieder am Kopfbügel festklemmen.

4) Das Mikrofon an den Eingang des Taschensenders

oder des Speiseadapters anschließen. Bei Verwen-

dung eines Speiseadapters diesen an den Mikrofon-

eingang eines Audiogerätes anschließen.

4 Technische Daten

Typ, Richtcharakteristik: . . . . Back-Elektret, Kugel

Empﬁndlichkeit, Impedanz: . 8 mV/ Pa bei 1 kHz, 1 kΩ

Maximaler Schalldruck: . . . . 130 dB

Stromversorgung: . . . . . . . . . ⎓1,5 – 9 V

Gewicht (ohne Kabel): . . . . . 8 g

Anschluss: . . . . . . . . . . . . . . . 1,2-m-Kabel mit 3-poliger

Mini-XLR-Kupplung

3 1

1 = Masse

2 = Audiosignal

3 = Stromversorgung

Änderungen vorbehalten.

Deutsch

English

Français

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

HSE-140 / SK

Bestell-Nr. • Order No. 23.5530

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Risposta in frequenza

Respuesta de frecuencia

Charakterystyka częstotliwościowa

Caratteristica direzionale

Directividad

Charakterystyka zbiorcza

Micrófono de Diadema

Estas instrucciones van dirigidas a usuarios sin

ningún conocimiento técnico especíﬁco. Lea

atentamente las instrucciones antes de utilizar

el micrófono y guárdelas para usos posteriores.

1 Aplicaciones

Debido al minúsculo diseño de su diadema, este mi-

crófono ultraligero y poco llamativo está adecuado

especialmente para niños. Es un micrófono óptimo

para aplicaciones de canto y discurso que requieran

libertad de movimientos, como p. ej. actuaciones esco-

lares o teatrales. Para su funcionamiento, se necesita

un emisor de petaca de un sistema de transmisión ina-

lámbrico que enviará el voltaje de funcionamiento al

micrófono (p. ej. un emisor de petaca TXS-…HSE con

conexión mini XLR de 3 polos). De todos modos, el

micrófono también puede alimentarse mediante un

adaptador de alimentación (p. ej. EMA-1).

2 Notas Importantes

El micrófono cumple con todas las directivas relevantes

de la UE y por lo tanto está marcado con el símbolo .

•

El micrófono está adecuado sólo para utilizarlo en

interiores. Protéjalo de la humedad y del calor (tem-

peratura ambiente admisible: 0 – 40 °C).

•

Utilice sólo un paño suave y seco para la limpieza; no

utilice nunca ni agua ni productos químicos.

•

No podrá reclamarse garantía o responsabilidad

alguna por cualquier daño personal o material re-

sultante si el micrófono se utiliza para otros ﬁnes di-

ferentes a los originalmente concebidos, si no se co-

necta adecuadamente o si no se repara por expertos.

Si va a poner el micrófono deﬁnitivamente

fuera de servicio, llévelo a la planta de re-

ciclaje más cercana para que su eliminación

no sea perjudicial para el medioambiente.

3 Funcionamiento

1) Coloque el protector anti viento en el micrófono.

2) Ajuste el tamaño de la diadema a su cabeza con el

mecanismo de ajuste y colóquesela.

3) El micrófono debería estar cerca de su boca. Para

ajustar la posición del micrófono, utilice la llave in-

glesa p2-ya incluida para aﬂojar levemente la tuerca del

brazo. Coloque el brazo como usted desee y apriete

la tuerca de nuevo.

El brazo puede insertarse también en el lado de-

recho: Para esto, desenrosque el brazo de su soporte

debajo de la orejera izquierda y quite el soporte de

cable de la diadema. Antes de atornillar el brazo

en el soporte debajo de la orejera derecha, quite el

protector de plástico del soporte con cualquier ob-

jeto ﬁno, a continuación sujete el soporte del cable

a la diadema nuevamente.

4) Conecte el micrófono a la entrada del emisor de pe-

taca o del adaptador de alimentación. Si se utiliza un

adaptador de alimentación, conéctelo a la entrada

de micrófono de un aparato de audio.

4 Especiﬁcaciones

Sistema: . . . . . . . . . . . . . . . . . back electret

Características: . . . . . . . . . . . omnidireccional

Sensibilidad, impedancia: . . a 1 kHz, 1 kΩ8 mV/ Pa

Presión sonora máxima: . . . . 130 dB

Alimentación: . . . . . . . . . . . . ⎓1,5 – 9 V

Peso (sin cable): . . . . . . . . . . 8 g

Conexión: . . . . . . . . . . . . . . . cable de 1,2 m con jack

mini XLR de 3 polos

3 1

1 = masa

2 = señal de audio

3 = alimentación

Sujeto a modiﬁcaciones técnicas.

Mikrofon nagłowny

Niniejsza instrukcja przeznaczona jest dla użyt-

kowników, którzy nie posiadają wiedzy i do-

świadczenia technicznego. Przed rozpoczęciem

użytkowania proszę zapoznać się z instrukcją, a

następnie zachować ją do wglądu.

1 Zastosowanie

Mikrofon ten jest przystosowany dla dzieci – jest bar-

dzo mały i lekki, a do tego prawie niewidoczny. Urzą-

dzenie przeznaczone jest do transmisji śpiewu oraz ko-

munikatów słownych, zapewniając jednocześnie dużą

swobodę ruchów, dzięki czemu doskonale sprawdza

się np. podczas szkolnych przedstawień itp. Do pracy

mikrofonu potrzebne jest zasilanie z bezprzewodo-

wego nadajnika kieszonkowego (np. nadajnik kie-

szonkowy TXS-…HSE z 3-pinowym złączem mini XLR)

lub z adaptera zasilania (np. EMA-1).

2 Środki bezpieczeństwa

Mikrofon spełnia wszystkie wymagania norm UE, dla-

tego został oznaczony symbolem .

•

Urządzenie przeznaczone jest wyłącznie do pracy

wewnątrz pomieszczeń. Należy chronić je przed wil-

gocią i wysoką temperaturą (dopuszczalny zakres

wynosi 0 – 40 °C).

•

Do czyszczenia używać suchej miękkiej ściereczki.

Nie stosować wody i środków chemicznych.

•

Producent ani dostawca nie ponoszą odpowiedzial-

ności za uszkodzenie sprzętu bądź obrażenia użyt-

kownika, jeżeli urządzenie było używane niezgodnie

z przeznaczeniem, zostało nieodpowiednio podłą-

czone lub poddane nieautoryzowanej naprawie.

Jeśli mikrofon nie będzie już więcej uży-

wany, wskazane jest przekazanie go do

miejsca utylizacji odpadów, aby został

zniszczony bez szkody dla środowiska.

3 Obsługa urządzenia

1) Na mikrofon należy założyć osłonę mikrofonową

lub wiatrochron.

2) Należy dopasować wielkość pałąka do głowy użyt-

kownika za pomocą mechanizmu regulującego, na-

stępnie założyć mikrofon.

3) Mikrofon powinien znajdować się blisko ust użyt-

kownika. Aby ustawić mikrofon w odpowiedniej po-

zycji, należy poluzować śrubę mocującą wysięgnik

za pomocą klucza (w komplecie). Po ustawieniu

wysięgnika w optymalnej pozycji należy dokręcić

śrubę.

Wysięgnik można przymocować po prawej stro-

nie pałąka: należy odkręcić wysięgnik od wspornika

znajdującego się pod lewym elementem nausznym

i zdjąć osłonę kabla z pałąka. Zanim wysięgnik zo-

stanie przykręcony do wspornika pod prawym ele-

mentem nausznym, należy wypchnąć plastikową za-

tyczkę za pomocą cienkiego przedmiotu, następnie

przypiąć osłonę kabla do pałąka.

4) Należy podłączyć mikrofon do nadajnika kieszonko-

wego lub do adaptera zasilania; adapter zasilania

należy podłączyć do wejścia mikrofonowego urzą-

dzenia audio.

4 Dane techniczne

Typ, charakterystyka: . . . . . . back electret, dookólna

Czułość, impedancja: . . . . . . przy 1 kHz, 1 kΩ8 mV/ Pa

Maks. SPL.: . . . . . . . . . . . . . . 130 dB

Zasilanie: . . . . . . . . . . . . . . . . ⎓1,5 – 9 V

Waga (bez kabla): . . . . . . . . 8 g

Złącze: . . . . . . . . . . . . . . . . . . kabel 1,2 m z 3-pinowym

gniazdem mini XLR

3 1

1 = masa

2 = sygnał akustyczny

3 = zasilanie

Z zastrzeżeniem możliwość zmian.

Microfono headset

Queste istruzioni sono rivolte all’utente senza

conoscenze tecniche speciﬁche. Vi preghiamo di

leggerle attentamente prima della messa in fun-

zione e di conservarle per un uso futuro.

1 Possibilità d’impiego

Questo microfono headset non vistoso, ultraleggero

è adatto, grazie alle sue ridotte dimensioni, special-

mente per bambini. Può essere usato in modo ottimale

per applicazioni di canto e di lingua parlata che richie-

dono molta libertà di movimento, p. es. per rappresen-

tazioni teatrali o saggi a scuola. Per il funzionamento

è richiesto il trasmettitore tascabile di una sistema

wireless che mette a disposizione la tensione d’eser-

cizio per il microfono (p. es. un trasmettitore tascabile

TXS-...HSE con contatto mini XLR a 3 poli). Tuttavia, il

microfono può essere alimentato anche attraverso un

adattatore d’alimentazione (p. es. EMA-1).

2 Avvertenze importanti

Il microfono è conforme a tutte le direttive rilevanti

dell’UE e pertanto porta la sigla .

•

Il microfono è adatto solo per l’uso all’interno di lo-

cali. Proteggerlo dall‘umidità e dal calore (tempera-

tura d’impiego ammessa fra 0 e 40 °C).

•

Per la pulizia usare solo un panno morbido, asciutto;

non impiegare mai acqua o prodotti chimici.

•

Nel caso d’uso improprio, di collegamenti sbagliati

o di riparazione non a regola d’arte del microfono,

non si assume nessuna responsabilità per eventuali

danni consequenziali a persone o a cose e non si as-

sume nessuna garanzia per il microfono.

Se si desidera eliminare il microfono deﬁni-

tivamente, consegnarlo per lo smaltimento

ad un’istituzione locale per il riciclaggio.

3 Messa in funzione

1) Applicare sul microfono la protezione antivento in

dotazione.

2) Con l’aiuto del meccanismo di regolazione, adattare

la larghezza dell’archetto alla circonferenza della

testa e mettere il headset in testa.

3) Il microfono dovrebbe trovarsi molto vicino alla boc-

ca. Per correggere la posizione del microfono, con la

chiave in dotazione allentare leggermente il dado ot-

tagonale sul braccio del microfono, spostare il braccio

secondo necessità e stringere nuovamente il dado.

Il braccio può essere sistemato anche a destra:

per fare ciò svitare il braccio dal suo supporto sotto

la staffa dell’orecchio sinistro e staccare il ferma-

cavo dall’archetto. Quindi avvitare il braccio al sup-

porto sotto la staffa dell’orecchio destro (dopo aver

espulso, per mezzo di un oggetto sottile, il tappo di

plastica del supporto) e ﬁssare nuovamente il ferma-

cavo sull’archetto.

4) Collegare il microfono con l’ingresso del trasmet-

titore tascabile o dell’adattatore di alimentazione.

Usando un adattatore di alimentazione, collegarlo

con l’ingresso microfono di un apparecchio audio.

4 Dati tecnici

Tipo: . . . . . . . . . . . . . . . . . . . back-electret

Caratteristica direzionale: . . onnidirezionale

Sensibilità, impedenza: . . . . con 1 kHz, 1 kΩ8 mV/ Pa

Pressione max. sonora: . . . . . 130 dB

Alimentazione: . . . . . . . . . . . ⎓1,5 – 9 V

Peso (senza cavo): . . . . . . . . . 8 g

Collegamento: . . . . . . . . . . . cavo di 1,2 m con presa

mini XLR a 3 poli

3 1

1 = massa

2 = segnale audio

3 = alimentazione

Con riserva di modiﬁche tecniche.

Italiano

Español

Polski

Produktspecifikationer

Varumärke:	Monacor
Kategori:	mikrofon
Modell:	HSE-140/SK

Behöver du hjälp?

Om du behöver hjälp med Monacor HSE-140/SK ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

mikrofon Monacor Manualer

Monacor ECM-306BU/SW Bruksanvisning

8 Januari 2025

Monacor DMS-5 Bruksanvisning

5 September 2024

Monacor HSE-70WP Bruksanvisning

4 September 2024

Monacor ECM-500L/SK Bruksanvisning

4 September 2024

Monacor PDM-300 Bruksanvisning

4 September 2024

Monacor MEVAC-4PTT Bruksanvisning

4 September 2024

Monacor DMG-400 Bruksanvisning

3 September 2024

Monacor HSE-200WP/BL Bruksanvisning

3 September 2024

Monacor MEVAC-1FH Bruksanvisning

2 September 2024

Monacor EMG-500P Bruksanvisning

2 September 2024

mikrofon Manualer

Nyaste mikrofon Manualer

Vonyx CMS320B Bruksanvisning

16 Januari 2025

Karma SET 6252A Bruksanvisning

16 Januari 2025

DJI Mic Mini Bruksanvisning

15 Januari 2025

Sound Devices Astral A20-HH Bruksanvisning

14 Januari 2025

HyperX QuadCast S Bruksanvisning

8 Januari 2025

Schertler STAT-C Bruksanvisning

7 Januari 2025

Godox Cube-C Bruksanvisning

7 Januari 2025

Audibax AWM 401 TD Bruksanvisning

6 Januari 2025

Audibax Sidney 1250 A Bruksanvisning

6 Januari 2025

Vonyx WAT200 Bruksanvisning

6 Januari 2025
