Sida 1/8

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

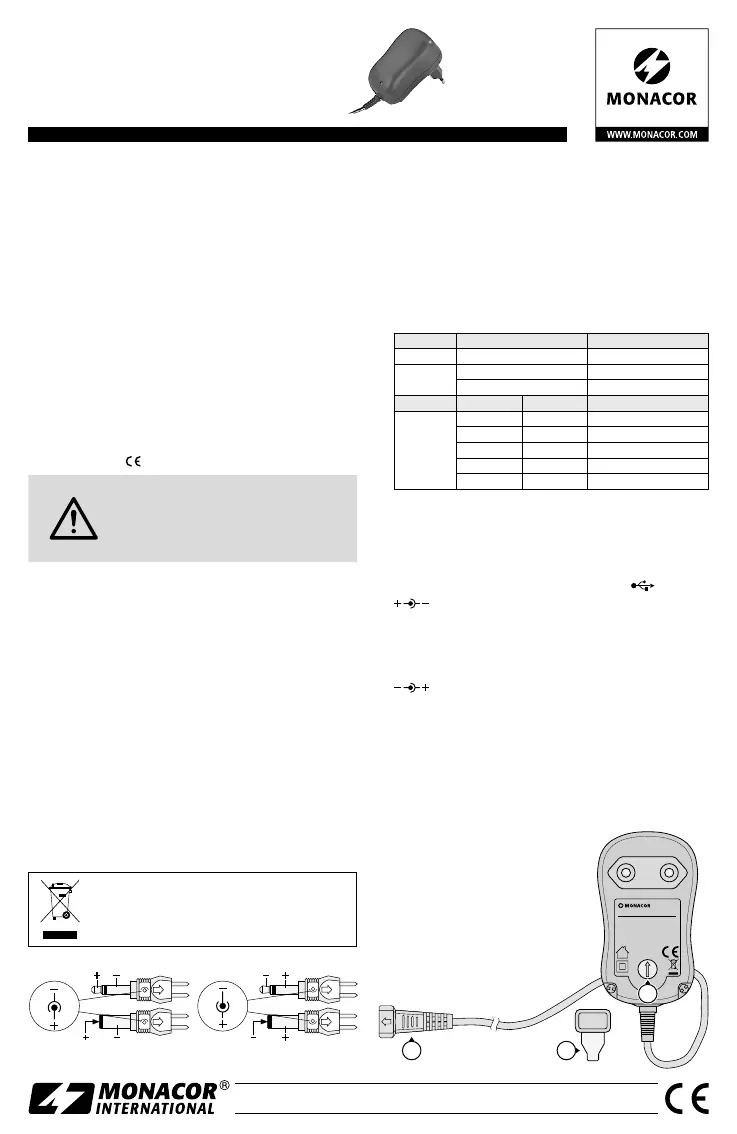

PSS-1000USB

Bestellnummer 0273330

3.5

5.5X2.1

KEY

3.0 V

4.5V

5.0V 6.0 V 7.5V

9.0 V

12.0 V

PSS-1000USB

SWI TC H-MO D E PS U VDC/1 A m a x.

PRI : 100-240 /50-60 Hz/0.25AVAC

SEC : 3.0V (3.0W) /4.5V (4.5W)

5.0V (5.0W) /6.0V (6.0W) / 7.5V (7.5 W)

9.0V (9.0W) /12.0V (12.0W)

MONACOR INT ERNAT IONAL

ZUM FALSCH 36·28307 BREMEN

GERMANY

Schaltnetzgerät

Diese Anleitung richtet sich an Benutzer ohne besondere

Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Be-

trieb gründlich durch und heben Sie sie für ein späteres

Nachlesen auf.

1 Einsatzmöglichkeiten

Dieses Netzgerät dient zur Gleichstromversorgung von Klein-

geräten mit einer Betriebsspannung zwischen 3,0 V und 12,0 V

und einer maximalen Stromaufnahme von 1,0 A. Die Aus-

gangsspannung ist auf 3,0 V, 4,5 V, 5,0 V, 6,0 V, 7,5 V, 9,0 V oder

12,0 V einstellbar. Das Gerät ist kurzschlussfest sowie gegen

Überlast und Überhitzung geschützt. Besonderes Merkmal ist

der sehr geringe Stromverbrauch (< 0,10 W) des Netzgerätes,

wenn das angeschlossene Gerät ausgeschaltet ist.

2 Sicherheitshinweise

Das Gerät entspricht allen relevanten Richtlinien der EU und

trägt deshalb das -Zeichen.

WARNUNG Das Gerät wird mit lebensgefährlicher

Netzspannung versorgt. Nehmen Sie des-

halb niemals selbst Eingriffe am Gerät vor.

Es besteht die Gefahr eines elektrischen

Schlages.

•

Setzen Sie das Gerät nur im Innenbereich ein. Schützen Sie

es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und

Hitze (zulässiger Einsatztemperaturbereich 0 – 40 °C).

•

Nehmen Sie das Gerät nicht in Betrieb oder ziehen Sie es

sofort aus der Steckdose, wenn:

1. wenn sichtbare Schäden am Gerät vorhanden sind,

2. nach einem Sturz oder Ähnlichem der Verdacht auf einen

Defekt besteht,

3. Funktionsstörungen auftreten.

Lassen Sie das Gerät in jedem Fall in einer Fachwerkstatt

reparieren.

•

Verwenden Sie zum Reinigen nur ein trockenes, weiches

Tuch, niemals Chemikalien oder Wasser.

•

Wird das Gerät zweckentfremdet, falsch angeschlossen,

überlastet oder nicht fachgerecht repariert, kann keine

Garantie für das Gerät und keine Haftung für daraus re-

sultierende Sach- oder Personenschäden übernommen

werden.

Soll das Gerät endgültig aus dem Betrieb ge-

nommen werden, entsorgen Sie es gemäß den

örtlichen Vorschriften.

3 Inbetriebnahme

1) -Die Betriebsspannung des zu versorgenden Gerätes fest

stellen (☞ Beschriftung der Stromversorgungsbuchse des

Gerätes) und die Spannung durch Drehen des Schalters (3)

mithilfe des beiliegenden Schlüssels (2) einstellen.

VORSICHT! Bei Verwendung des USB-Adapters unbedingt

die Spannung auf 5,0 V einstellen. Anderenfalls kann das

angeschlossene Gerät beschädigt werden.

2) Von den 8 beiliegenden Adaptern den passenden heraus-

suchen:

Typ Durchmesser Kennbuchstabe

USB – FUSB1

Klinken-

stecker

2,5 mm A

3,5 mm B

außen innen

Hohl-

stecker

2,35 mm 0,75 mm S

3,5 mm 1,35 mm H

5,0 mm 2,1 mm D

5,5 mm 2,1 mm E

5,5 mm 2,5 mm G

3) Bei Gebrauch eines Klinken- oder Hohlsteckers die Lage des

Plus- und Minuspols an der Stromversorgungsbuchse des

anzuschließenden Gerätes feststellen (

☞Buchsenbeschrif-

tung) und den Adapter entsprechend in die Kupplung (1)

stecken. Der USB-Adapter kann nur so eingesteckt werden,

dass der Pfeil der Kupplung auf das Symbol zeigt.

Bei dieser oder ähnlicher Kennzeichnung der Strom-

versorgungsbuchse muss der Pluspol an der Spitze bzw. am

Innenkontakt des Adapters anliegen: Den Adapter so auf

die Kupplung stecken, dass der Pfeil der Kupplung auf die

Ziffer / n des Adapters zeigt (Abb. ➊).

Bei dieser Kennzeichnung muss der Minuspol an

der Spitze bzw. am Innenkontakt des Adapters anliegen:

Den Adapter so auf die Kupplung stecken, dass der Pfeil

der Kupplung auf den zeigt (Abb. Kennbuchstaben ➋).

4) Das Netzgerät mit dem richtigen Adapter an das zu ver-

sorgende Gerät anschließen und dann an eine Steckdose

(100 – 240 V, 50 / 60 Hz). Die rote Betriebsanzeige leuchtet.

4 Technische Daten

Die technischen Daten sind auf

einem separaten Blatt angegeben.

Änderungen vorbehalten.

Deutsch

➊ Pluspol an der Spitze bzw.

am Innenkontakt

➋ Minuspol an der Spitze

bzw. am Innenkontakt

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

3.5

5.5X2.1

KEY

3.0 V

4.5V

5.0V 6.0 V 7.5V

9.0 V

12.0 V

PSS-1000USB

SWI TC H-MO D E PS U VDC/1 A m a x.

PRI : 100-240 /50-60 Hz/0.25AVAC

SEC : 3.0V (3.0W) /4.5V (4.5W)

5.0V (5.0W) /6.0V (6.0W) / 7.5V (7.5 W)

9.0V (9.0W) /12.0V (12.0W)

MONACOR INT ERNAT IONAL

ZUM FALSCH 36·28307 BREMEN

GERMANY

PSS-1000USB

Order number 0273330

Switch-Mode Power Supply Unit

These instructions are intended for users without any

speciﬁc technical knowledge. Please read these instruc-

tions carefully prior to operation and keep them for later

reference.

1 Applications

This power supply unit is used for direct current supply of

small units with an operating voltage between 3.0 V and

12.0 V and a maximum current consumption of 1.0 A. The out-

put voltage is adjustable to 3.0 V, 4.5 V, 5.0 V, 6.0 V, 7.5 V, 9.0 V

or 12.0 V. The unit is protected against short circuit, overload

and overheating. The special feature of the power supply unit

is its extra low current consumption (< 0.10 W) when the unit

connected has been switched off.

2 Safety Notes

This unit corresponds to all relevant directives of the EU and

is therefore marked with .

WARNING The unit uses dangerous mains voltage.

Leave servicing to skilled personnel only.

Inexpert handling unit may result in electric

shock.

•

The unit is suitable for indoor use only. Protect it against

dripping water and splash water, high air humidity and heat

(admissible ambient temperature range 0 – 40 °C).

•

Do not operate the unit or immediately disconnect the plug

from the mains socket

1. if there is visible damage to the unit,

2. if a defect might have occurred after the unit was

dropped or suffered a similar accident,

3. if malfunctions occur.

In any case the unit must be repaired by skilled personnel.

•

For cleaning only use a dry, soft cloth; never use chemicals

or water.

•

No guarantee claims for the unit and no liability for any

resulting personal damage or material damage will be

accepted if the unit is used for other purposes than origi-

nally intended, if it is not correctly connected, if it is over-

loaded or if it is not repaired in an expert way.

If the unit is to be put out of operation deﬁn-

itively, dispose of the unit in accordance with

local regulations.

3 Operation

1) Determine the operating voltage of the unit to be supplied

with power (☞ marking of the power supply jack of the

unit) and adjust the voltage by turning the switch (3) with

the key supplied (2).

CAUTION! When using the USB adapter, always set the

voltage to 5.0 V to prevent damage to the unit connected.

2) Select the matching adapter from the 8 adapters supplied:

Type Diameter Identiﬁcation letter

USB – FUSB1

Plug 2.5 mm A

3.5 mm B

outside inside

Hollow

plug

2.35 mm 0.75 mm S

3.5 mm 1.35 mm H

5.0 mm 2.1 mm D

5.5 mm 2.1 mm E

5.5 mm 2.5 mm G

3) When using a plug or hollow plug, determine the position

of the positive and negative poles at the power supply jack

of the unit to be connected (

☞marking of the jack) and

connect the adapter to the inline jack (1) accordingly. It is

only possible to connect the USB adapter in such a way

that the arrow of the inline jack points to the symbol

With this marking or a similar marking of the power

supply jack, the positive pole must be at the tip or at the

inner contact of the adapter: Connect the adapter to the

inline jack in such a way that the arrow of the inline jack

will point to the of the adapter (ﬁg. number(s) ➊).

With this marking, the negative pole must be at

the tip or at the inner contact of the adapter: Connect the

adapter to the inline jack in such a way that the arrow of the

inline jack will point to the (ﬁg. identiﬁcation letter ➋).

4) Use the correct adapter to connect the power supply unit

to the unit to be supplied with power; then connect it to

a mains socket (100 – 240 V, 50 / 60 Hz). The red power LED

will light up.

4 Speciﬁcations

The speciﬁcations can be found

on a separate sheet.

Subject to technical modiﬁcation.

English

➊ Positive pole at the tip or

at the inner contact

➋ Negative pole at the tip or

at the inner contact

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

3.5

5.5X2.1

KEY

3.0 V

4.5V

5.0V 6.0 V 7.5V

9.0 V

12.0 V

PSS-1000USB

SWI TC H-MO D E PS U VDC/1 A m a x.

PRI : 100-240 /50-60 Hz/0.25AVAC

SEC : 3.0V (3.0W) /4.5V (4.5W)

5.0V (5.0W) /6.0V (6.0W) / 7.5V (7.5 W)

9.0V (9.0W) /12.0V (12.0W)

MONACOR INT ERNAT IONAL

ZUM FALSCH 36·28307 BREMEN

GERMANY

PSS-1000USB

Référence numérique 0273330

Alimentation à découpage

Cette notice s’adresse aux utilisateurs sans connais-

sances techniques particulières. Veuillez lire la notice

avant le fonctionnement et conservez-la pour pouvoir,

si besoin, vous y reporter ultérieurement.

1 Possibilités d’utilisation

Cette alimentation permet d’alimenter en courant continu de

petits appareils avec une tension d’alimentation entre 3,0 V

et 12,0 V et une consommation maximale de 1,0 A. La tension

de sortie est réglable sur 3,0 V, 4,5 V, 5,0 V, 6,0 V, 7,5 V, 9,0 V ou

12,0 V. L’alimentation est protégée contre les courts-circuits,

surcharges et surchauffes. Caractéristique particulière : la très

faible consommation (< 0,10 W) de l’alimentation lorsque

l’appareil relié est éteint.

2 Conseils de sécurité

Cet appareil répond à toutes les directives nécessaires de

l’Union européenne et porte donc le symbole .

AVERTISSEMENT L’appareil est alimenté par une tension

dangereuse. Ne touchez jamais l’inté-

rieur de l’appareil car, en cas de mau-

vaise manipulation, vous pouvez subir

une décharge électrique.

•

L’appareil n’est conçu que pour une utilisation en intérieur.

Protégez-le des éclaboussures, de tout type de projections

d’eau, d’une humidité élevée de l’air et de la chaleur (tem-

pérature ambiante admissible 0 – 40 °C).

•

Ne faites pas fonctionner l’appareil et débranchez-le immé-

diatement du secteur dans les cas suivants :

1. l’appareil présente des dommages visibles.

2. après une chute ou accident similaire, vous avez un

doute sur l’état de l’appareil.

3. des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par

un technicien spécialisé.

•

Pour le nettoyage, utilisez un chiffon sec et doux, en aucun

cas de produits chimiques ou d’eau.

•

Nous déclinons toute responsabilité en cas de dommages

corporels ou matériels résultants si l’appareil est utilisé

dans un but autre que celui pour lequel il a été conçu, s’il

n’est pas correctement branché, s’il y a surcharge ou s’il

n’est pas réparé par une personne habilitée ; en outre, la

garantie deviendrait caduque.

Lorsque l’appareil est déﬁnitivement retiré du

service, éliminez-le conformément aux directives

locales.

3 Fonctionnement

1) -Déterminez la tension d’alimentation de l’appareil à ali

menter (☞ repérage sur la prise d’alimentation de l’ap-

pareil) et réglez la tension en tournant l’interrupteur (3) à

l’aide de la clé livrée (2).

ATTENTION ! Si vous utilisez l’adaptateur USB, réglez

impérativement la tension sur 5,0 V. Sinon, l’appareil relié

peut être endommagé.

2) Déterminez, parmi les 8 adaptateurs livrés, celui qui convient:

Type Diamètre Repère

USB – FUSB1

ﬁche jack

mâle

2,5 mm A

3,5 mm B

extérieur intérieur

ﬁche ali-

mentation

2,35 mm 0,75 mm S

3,5 mm 1,35 mm H

5,0 mm 2,1 mm D

5,5 mm 2,1 mm E

5,5 mm 2,5 mm G

3) Si vous utilisez une ﬁche jack ou une ﬁche alimentation,

déterminez la position du pôle plus et du pôle moins sur

la prise d’alimentation de l’appareil à relier (

☞repère sur

la prise) et reliez l’adaptateur à la prise (1) en fonction.

L’adaptateur USB peut être relié uniquement de telle sorte

que la ﬂèche de la prise soit dirigée vers le symbole .

Avec ce repère ou un semblable de la prise d’ali-

mentation, le pôle plus doit être à la pointe ou au contact

intérieur de l’adaptateur : reliez l’adaptateur à la prise de

telle sorte que la ﬂèche de la prise pointe vers le(s) chif-

fre(s) de l’adaptateur (schéma ➊).

Avec ce repère, le pôle moins doit être à la pointe

ou au contact intérieur de l’adaptateur : reliez l’adaptateur

à la prise de telle sorte que la ﬂèche de la prise pointe vers

la (schéma lettre repère ➋).

4) Reliez l’alimentation avec l’adaptateur adéquat à l’appareil

à alimenter puis à une prise secteur 100 – 240 V, 50 / 60 Hz.

La LED rouge, témoin de fonctionnement brille.

4 Caractéristiques techniques

Vous trouverez les caractéristiques

techniques sur une feuille distincte.

Tout droit de modiﬁcation réservé.

Français

➊ Pôle plus à la pointe

ou au contact intérieur

➋ Pôle moins à la pointe

ou au contact intérieur

Produktspecifikationer

Varumärke:	Monacor
Kategori:	Växla
Modell:	PSS-1000USB
Färg på produkten:	Blauw
Bredd:	247.7 mm
Djup:	241.3 mm
Höjd:	136.7 mm
Batterikapacitet:	- mAh
Diameter:	6700 mm
Batteri/Batterispänning:	- V
siffra:	1
Antal batterier ingår:	1 stuk(s)
Typ produkt:	Batterij/Accu
Batterijcapaciteit:	280 Wh
