Sida 1/2
VCA-202RN
Bestellnummer • Order Number 0173000
THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright© by MONACOR INTERNATIONAL. All rights reserved. A-1000.99.03.06.2022
CH 1CH 2
− + − + + +
VCA-202RN
24V
10k
lin.
VCA-202
G1
10V
0V
+
OUT
0V
−
0–10 V DC 10 V/ max. 5 mA
VCA CONTROL DC OUT
OUT
0V
0V
10V
G1
➀ ➁
Notfalltaste
Emergency switch
Einbau-Lautstärkesteller
Diese Anleitung richtet sich an Benutzer mit
Grundkenntnissen in der Audiotechnik. Bitte
lesen Sie die Anleitung vor dem Betrieb gründ-
lich durch und heben Sie sie für ein späteres
Nachlesen auf.
1 Verwendungsmöglichkeiten
Der Lautstärkesteller ist für den Einsatz in Beschal-
lungsan lagen konzipiert, in denen die Lautstärke
durch eine Steuerspannung eingestellt wird, wie z. B.
bei dem Verstärker VCA-202. Für wichtige Durchsa-
gen kann durch das integrierte Pflichtempfangsrelais
auf maximale Lautstärke ge schaltet werden.
Der Lautstärkesteller muss in eine Standard-Unter-
putzdose oder in eine Aufputzdose (z. B. ATT-300)
eingesetzt werden.
2 Wichtige Hinweise
Der Lautstärkesteller entspricht allen relevanten Richt-
linien der EU und ist deshalb mit gekennzeichnet.
•
Der Lautstärkesteller ist nur zur Verwendung im
Innenbereich geeignet. Schützen Sie ihn vor Tropf-
und Spritzwasser, hoher Luftfeuchtigkeit und Hitze
(zulässiger Einsatztemperaturbereich 0 – 40 °C).
•
Verwenden Sie zum Reinigen der Blende und des
Drehknopfs ein weiches, eventuell angefeuchtetes
Tuch, auf keinen Fall Chemikalien oder scheuernde
Mittel.
•
Wird der Lautstärkesteller zweckentfremdet, falsch
installiert oder nicht fachgerecht repariert, kann
keine Haftung für daraus resultierende Sach- oder
Personenschäden und keine Garantie für den Laut-
stärkesteller übernommen werden.
Soll der Lautstärkesteller endgültig aus dem
Betrieb genommen werden, entsorgen Sie
ihn gemäß den örtlichen Vorschriften.
3 Elektrischer Anschluss
1) Zuerst das Gerät ausschalten, an den der Lautstär-
kesteller angeschlossen werden soll.
2) Zur besseren Handhabung lassen sich die An-
schluss klemmen des Lautstärkestellers von ihren
Steckverbindungen abziehen.
3) Das Potentiometer über die Klemmen „10V“,
„0V“ und „OUT“ an den Verstärker anschließen.

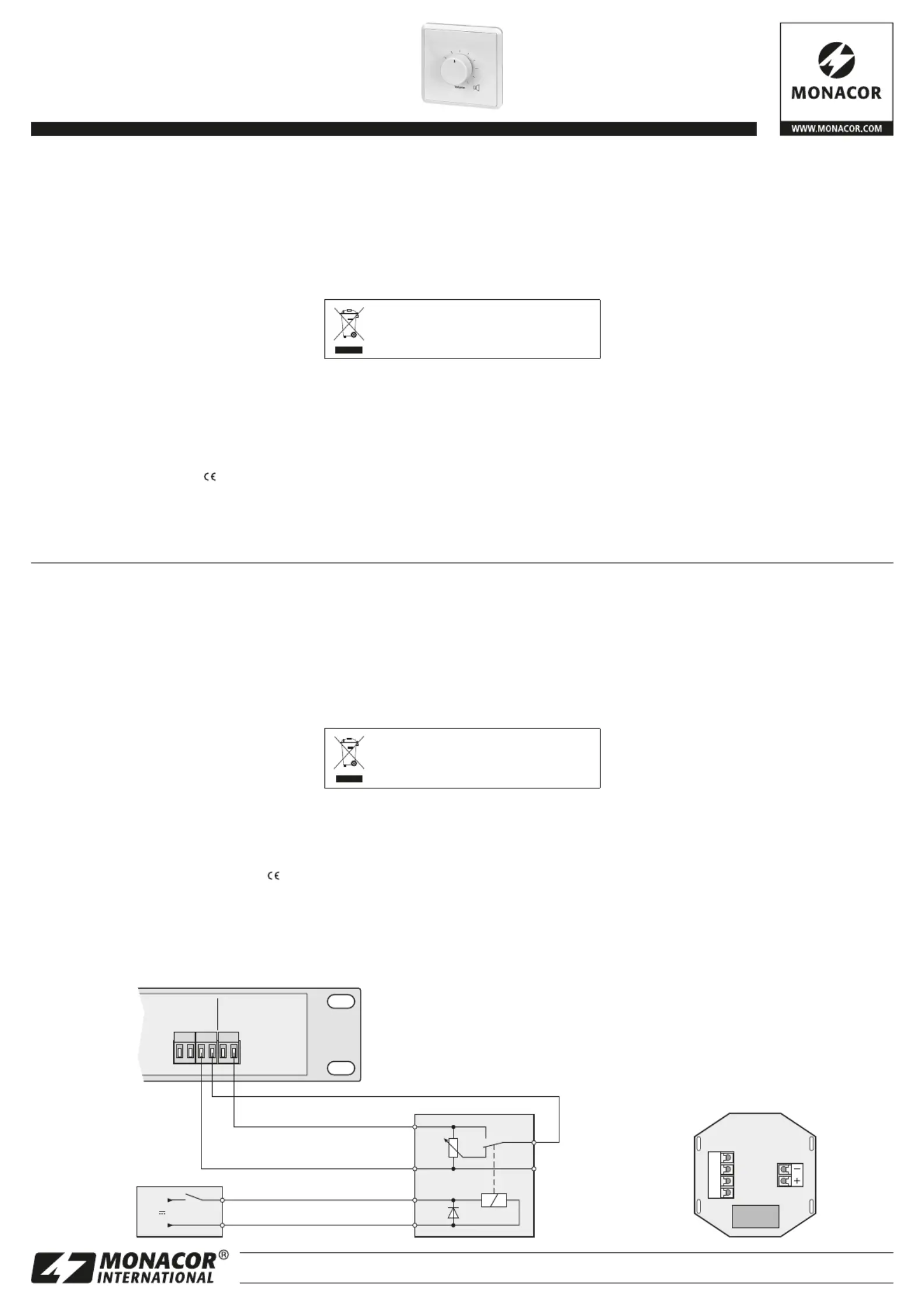

Die Abb.1 zeigt den Anschluss an den Verstärker
VCA-202 für einen Kanal.
4) Durch Aktivieren des Pflichtempfangsrelais (G 1)
wird das Potentiometer überbrückt und die volle
Spannung von der Klemme „10V“ auf den Aus-
gang „OUT“ geschaltet. Die 24-V-Steuerleitung
zur Aktivierung des Relais an die Klemmen „+“
und „−“ anschließen. Dabei auf die richtige
Polung achten!
4 Technische Daten
Potentiometer: . . . . . . . . . . 10 kΩ, lin.
Pflichtempfangsrelais: . . . . . ⎓ 24 V, 20 mA
Einsatztemperatur: . . . . . . . 0 – 40 °C
Abmessungen: . . . . . . . . . . 80 × 80 × 54 mm
Einbautiefe: . . . . . . . . . . . . 27 mm
Gewicht: . . . . . . . . . . . . . . . 92 g
Änderungen vorbehalten.
Volume Control Wall-mounted
These operating instructions are intended for
users with basic knowledge of audio technol-
ogy. Please read the instructions carefully prior
to operation and keep them for later reference.
1 Applications
The volume control is designed for PA systems that
use a control voltage to adjust the volume, e. g. the
amplifier VCA-202. For important announcements,
it is possible to switch to maximum volume via the
integrated emergency priority relay.
The volume control must be inserted into a stand-
ard flush-mounted box or a surface-mounted box
(e. g. ATT-300).
2 Important Notes
The volume control corresponds to all relevant direc-
tives of the EU and is therefore marked with .
•
The volume control is suitable for indoor use only.
Protect it against dripping water and splash water,
high air humidity and heat (admissible ambient
temperature range 0 – 40 °C).
•
For cleaning the faceplate and the knob, use a soft
cloth, slightly damp, if necessary; never use chem-
icals or abrasive detergents.
•
No guarantee claims for the volume control and no
liability for any resulting personal damage or mate-
rial damage will be accepted if the volume control
is used for other purposes than originally intended,
if its is not correctly installed or not repaired in an
expert way.
If the volume control is to be put out of
operation definitively, dispose of the volume
control in accordance with local regulations.
3 Electrical Connection
1) First switch off the device to which the volume
control is to be connected.
2) To make handling easier, the terminals of the vol-
ume control can be removed from their plug-in
connections.
3) Connect the potentiometer to the amplifier via the
terminals “10V”, “0V” and “OUT”. Fig.1 shows
the connection to the amplifier VCA-202 for one
channel.
4) When the emergency priority relay (G 1) is acti-
vated, the potentiometer will be bridged and the
full voltage from terminal “10V” will be switched
to the output “OUT”. Connect the 24 V control
line for activating the relay to the terminals “+”
and “−”. Observe the correct polarity!
4 Specifications
Potentiometer: . . . . . . . . . . 10 kΩ, lin.
Emergency priority relay: . . . ⎓ 24 V, 20 mA
Ambient temperature: . . . . 0 – 40 °C
Dimensions: . . . . . . . . . . . . 80 × 80 × 54 mm
Mounting depth: . . . . . . . . 27 mm
Weight: . . . . . . . . . . . . . . . 92 g
Subject to technical modification.
DeutschEnglish
THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright© by MONACOR INTERNATIONAL. All rights reserved. A-1000.99.03.06.2022
CH 1CH 2
− + − + + +
VCA-202RN
24V
10k
lin.
VCA-202
G1
10V
0V
+
OUT
0V
−
0–10 V DC 10 V/ max. 5 mA
VCA CONTROL DC OUT
OUT
0V
0V
10V
G1
➀ ➁
Interrupteur d’urgence
Tasto emergenza
Réglage de volume encastré
Cette notice s’adresse aux utilisateurs avec des
connaissances techniques de base en audio.
Veuillez lire la présente notice avec attention
avant le fonctionnement et conservez-la pour
pouvoir vous y reporter ultérieurement.
1 Possibilités d’utilisation
Le réglage de volume est conçu pour une utilisation
dans des installations de sonorisation dans lesquelles
le volume est réglé par une tension de commande,
p. ex. l’amplificateur VCA-202. Pour des annonces
importantes, on peut commuter, via le relais priori-
taire d’urgence, sur le volume maximal.
Le réglage de volume doit être installé dans un
boîtier encastré standard ou un boîtier en saillie (par
exemple ATT-300).
2 Conseils importants
Le réglage de volume répond à toutes les directives
nécessaires de l’Union européenne et porte donc le
symbole .
•
Le réglage de volume n’est conçu que pour une
utilisation en intérieur. Protégez-le de tout type de
projections d’eau, des éclaboussures, d’une humi-
dité d’air élevée et de la chaleur (plage de tem-
pérature de fonctionnement autorisée : 0 – 40 °C).
•
Pour nettoyer la façade et le bouton, utilisez un
chiffon sec, éventuellement légèrement humide,
en aucun cas de produits chimiques ou de dé-
tergents abrasifs.
•
Nous déclinons toute responsabilité en cas de
dommages matériels ou corporels résultants si le
réglage de volume est utilisé dans un but autre
que celui pour lequel il a été conçu, s’il n’est pas
correctement installé ou s’il n’est pas réparé par
une personne habilitée ; en outre, la garantie de-
viendrait caduque.
Lorsque le
réglage de volume
est définitive-
ment retiré du service, éliminez-le conformé-
ment aux directives locales.
CARTONS ET EMBALLAGE
PAPIER À TRIER
3 Branchement électrique
1) Eteignez tout d’abord l’appareil auquel le réglage
de volume doit être relié.
2) Pour une meilleure manipulation, les bornes de
branchement du réglage de volume peuvent être
retirées de leur emplacement.
3) Reliez le potentiomètre via les bornes «10V»,
«0V» et «OUT» à l’amplificateur. Le schéma 1
montre le branchement à l’amplificateur VCA-202
pour un canal.
4) En activant le relais prioritaire d’urgence (G 1), le
potentiomètre est bridgé et la pleine tension de la
borne «10V» est commutée sur la sortie «OUT».
Reliez le câble de commande 24 V pour activer le
relais, aux bornes «+» et «−». Veillez à respecter
la polarité!
4 Caractéristiques techniques
Potentiomètre : . . . . . . . . . . 10 kΩ, lin.
Relais prioritaire d’urgence : ⎓ 24 V, 20 mA
Température fonc. : . . . . . . . 0 – 40 °C
Dimensions : . . . . . . . . . . . . 80 × 80 × 54 mm
Profondeur montage : . . . . . 27 mm
Poids : . . . . . . . . . . . . . . . . . 92 g
Tout droit de modification réservé.
Attenuatore da incasso
Queste istruzioni sono rivolte a utenti con cono-
scenze base nella tecnica audio. Vi preghiamo di
leggerle attentamente prima dell’installazione e
di conservarle per un uso futuro.
1 Possibilità d’impiego
L’attenuatore è stato realizzato per l’impiego in im-
pianti di sonorizzazione dove il volume è regolato
per mezzo di una tensione di controllo, come per
esempio con l’amplificatore VCA-202. Grazie al relè
prioritario integrato, si può attivare il volume massi-
mo per avvisi importanti.
L’attenuatore deve essere montato in una scatola
standard da incasso o da parete (p. es. ATT-300).
2 Avvertenze importanti
L’attenuatore corrisponde a tutte le direttive perti-
nenti dell’UE e pertanto è contrassegnato con .
•
L’attenuatore è previsto solo per l’uso all’interno di
locali. Proteggerlo dall’acqua gocciolante e dagli
spruzzi d’acqua, da alta umidità dell’aria e dal calo-
re (temperatura d’impiego ammessa fra 0 e 40 °C).
•
Per la pulizia della mascherina e della manopo-
la usare solo un panno morbido, eventualmente
inumidito; non impiegare in nessun caso prodotti
chimici o mezzi abrasivi.
•
Nel caso d’uso improprio, d’installazione sbagliata
o di riparazione non a regola d’arte dell’attenua-
tore, non si assume nessuna responsabilità per
eventua li danni consequenziali a persone o a cose
e non si assume nessuna garanzia per l’attenua-
tore.
Se l’attenuatore deve essere messo defini-
tivamente fuori servizio, smaltire l’attenua-
tore in conformità con le normative locali.
3 Collegamento elettrico
1) Per prima cosa spegnere l’apparecchio con il quale
l’attenuatore deve essere collegato.
2) -Per maggiore comodità, i morsetti di collegamen
to dell’attenuatore possono essere sfilati dai con-
nettori.
3) Collegare il potenziometro con l’amplificatore
per mezzo dei morsetti “10V”, “0V” e “OUT”.
La fig.1 illustra il collegamento con l’amplificatore
VCA-202 per un canale.
4) Per attivare il relè prioritario (G 1), il potenziometro
viene bypassato e tutta la tensione del morsetto
“10V” passa all’uscita “OUT”. Per attivare il relè,
collegare la linea di controllo 24 V con i morsetti
“+” e “−” rispettando la corretta polarità!
4 Dati tecnici
Potenziometro: . . . . . . . . . . 10 kΩ, lin.
Relè prioritario: . . . . . . . . . . ⎓ 24 V, 20 mA
Temperatura d’esercizio: . . . 0 – 40 °C
Dimensioni: . . . . . . . . . . . . . 80 × 80 × 54 mm
Profondità di montaggio: . . 27 mm
Peso: . . . . . . . . . . . . . . . . . . 92 g
Con riserva di modifiche tecniche.
VCA-202RN
Référence numérique • Codice 0173000
FrançaisItaliano

Produktspecifikationer

Varumärke: Monacor
Kategori: Kontroller
Modell: VCA-202RN

Behöver du hjälp?

Om du behöver hjälp med Monacor VCA-202RN ställ en fråga nedan och andra användare kommer att svara dig


Kontroller Monacor Manualer

Monacor

Monacor CU-40R Bruksanvisning

6 September 2024
Monacor

Monacor ATT-235/WS Bruksanvisning

4 September 2024
Monacor

Monacor ATT-325ST Bruksanvisning

3 September 2024
Monacor

Monacor ATT-324PEU Bruksanvisning

2 September 2024
Monacor

Monacor ATT-312PEU Bruksanvisning

2 September 2024
Monacor

Monacor PREAMP-1UP Bruksanvisning

1 September 2024
Monacor

Monacor ATT-224/WS Bruksanvisning

31 Augusti 2024
Monacor

Monacor ATT-306 Bruksanvisning

30 Augusti 2024
Monacor

Monacor VCA-202RN Bruksanvisning

30 Augusti 2024
Monacor

Monacor ATT-350PEU Bruksanvisning

29 Augusti 2024

Kontroller Manualer

Nyaste Kontroller Manualer

Balam Rush

Balam Rush Kontrol React G575 Bruksanvisning

11 Januari 2025
Sonance

Sonance VC30R Bruksanvisning

8 Januari 2025
BeamZ

BeamZ WTR10-5 Bruksanvisning

6 Januari 2025
Audibax

Audibax MC1000 Bruksanvisning

6 Januari 2025
Somfy

Somfy Keypad 2 RTS Bruksanvisning

2 Januari 2025
Somfy

Somfy Keypop RTS Bruksanvisning

2 Januari 2025
Somfy

Somfy Wall Switch 3 RTS Bruksanvisning

2 Januari 2025
Logitech

Logitech Driving Force Shifter Bruksanvisning

1 Januari 2025
MOZA

MOZA Hand Brake Bruksanvisning

1 Januari 2025
Thrustmaster

Thrustmaster TM Flying Clamp Bruksanvisning

1 Januari 2025
