Neumann KK 104 S Bruksanvisning

Neumann mikrofon KK 104 S

Läs nedan 📖 manual på svenska för Neumann KK 104 S (20 sidor) i kategorin mikrofon. Denna guide var användbar för 15 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare

Ladda ner PDF
Sida 1/20
B
O I
N ’
I  ’
I   
B
G

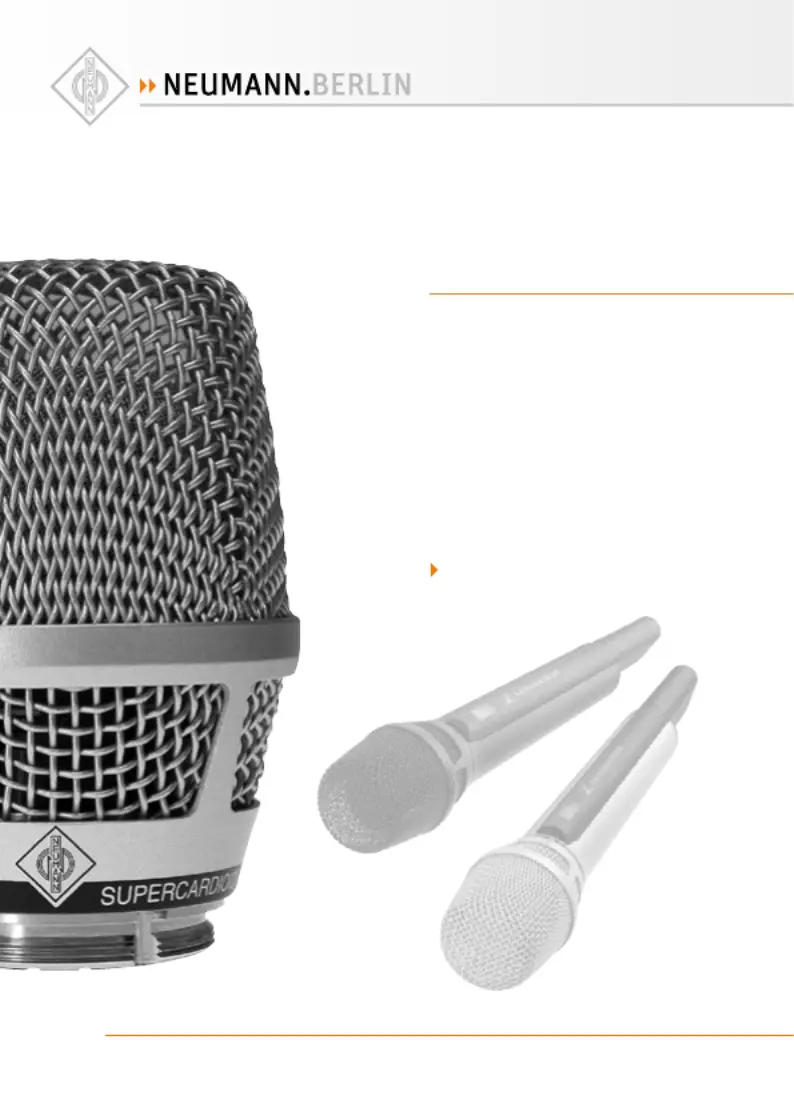

KK 104/105 S
   ·  .  ·   · 
  () /   - · - · @. · ..
2DE
1. Kurzbeschreibung
Die Kapselköpfe KK 104 S und KK 105 S werden mit dem Handsender SKM 5200/
SKM 5000 (N) von Sennheiser zu einem drahtlosen Mikrofon kombiniert. Sie sind
von den drahtgebundenen Neumann-Solistenmikrofonen abgeleitet, mit denen sie
den prinzipiellen Auau und damit auch die wesentlichen akustischen Eigenschaf-
ten teilen.
Der Kapselkopf KK 104 S hat Nierencharakteristik, der KK 105 S Supernierencharak-
teristik.
Sie zeichnen sich aus durch:
• sehr saubere, oene und verfärbungsfreie Klangübertragung
• sehr geringe Empndlichkeit gegen Grigeräusche
• einen integrierten, hochwirksamen Schutz gegen Popgeräusche
• niedriges Eigengeräusch
Aufgrund des bei Solistenmikrofonen typischen kurzen Besprechungsabstandes
ist der Bassfrequenzgang entsprechend dem Nahbesprechungseekt entzerrt
(s. Frequenzgang).
2. Reinigung
Zur Reinigung des Korbes kann der Innenauau jeweils komplett herausgenommen
werden. Dazu werden die 3 axialen Inbus-Schrauben mit dem beiliegenden Schlüssel
mit nur 2 Umdrehungen (!) gelöst (durch weiteres Herausschrauben könnten die
Schrauben verloren gehen). Der Innenauau lässt sich nun durch eine Drehung um
30° entgegen dem Uhrzeigersinn entriegeln und axial herausnehmen.
Die Montage des gereinigten Korbes erfolgt in umgekehrter Reihenfolge: Der Einsatz
wird axial eingeführt und um etwa 30° im Uhrzeigersinn bis zum Anschlag gedreht.
Dann werden die drei Inbus-Schrauben mit dem beiliegenden Schlüssel angezogen.
Zum Reinigen des Kor-
bes kann Seifenlauge
(handelsübliche Spül-
mittel) verwendet wer-
den. Nach dem Waschen
ist der Korb mit klarem
Wasser zu spülen und zu
trocknen.
Inbus-Schrauben
3DE
KK 104/105 S
Beim KK 104 S ist der Schaumstoeinsatz des Korbes zum Reinigen separat her-
ausnehmbar.
3. Technische Daten
KK 104 S
Richtcharakteristik Niere ..............................................................................................
Übertragungsbereich ............................................................................ 20 Hz...20 kHz
Ersatzgeräuschpegel DIN/IEC 651 ................................................................... 31 dB-A
Ersatzgeräuschpegel CCIR 468-3 ........................................................................ 42 dB
Feldübertragungsfaktor1) ...............................................1,7 mV/Pa ± 1 dB –55,4 dBV
Grenzschalldruckpegel für 0,5%/3% Klirrfaktor 2) .....................................148/153 dB
Gewicht ................................................................................................................120 g
Durchmesser ..................................................................................................... 48 mm
Länge ................................................................................................................. 70 mm
KK 105 S/KK 105 HD
Richtcharakteristik Superniere .....................................................................................
Übertragungsbereich ............................................................................ 20 Hz...20 kHz
Ersatzgeräuschpegel DIN/IEC 651 ................................................................... 33 dB-A
Ersatzgeräuschpegel CCIR 468-3 ........................................................................44 dB
Feldübertragungsfaktor1) ..................................................1,3 mV/Pa ± 1 dB –58 dBV
Grenzschalldruckpegel für 0,5%/3% Klirrfaktor 2) .....................................150/155 dB
Gewicht ................................................................................................................120 g
Durchmesser ..................................................................................................... 48 mm
Länge ................................................................................................................. 70 mm
1) Bei 1 kHz an 100 kOhm Nennabschlußimpedanz. 1 Pa 94 dB SPL.
2)
Klirrfaktor des Mikrofonverstärkers bei einer Eingangsspannung, die der von der Kapsel beim entsprechen-
den Schalldruck abgegebenen Spannung entspricht.

Produktspecifikationer

Varumärke: Neumann
Kategori: mikrofon
Modell: KK 104 S

Behöver du hjälp?

Om du behöver hjälp med Neumann KK 104 S ställ en fråga nedan och andra användare kommer att svara dig
