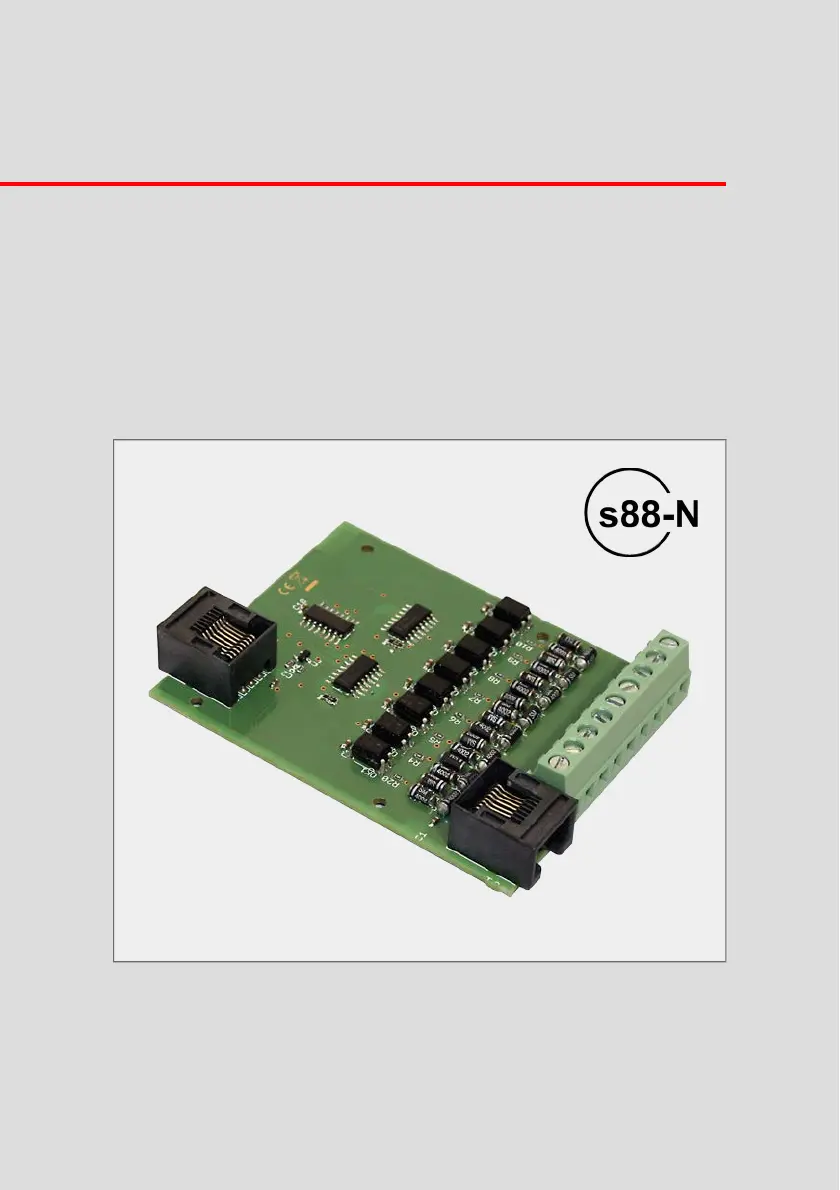

S88-5
s88-Terugmelder
met geïntegreerde spoorbezetmelder
8-voudig
Handleiding
Artikelnummer 44-01506 | 44-01507
t ms elektronika
n n n
S88-5 t ms elektronika
2. Werking
De terugmelder S88-5 is compatibel met alle componenten die met de door Märklin**
ontwikkelde s88-bus werken. Het combineert in één circuit
een 8-voudige spoorbezettingsdetector en
een 8-voudige s88-terugmelder r
en is daarom bijzonder geschikt voor gebruik in DC lay-outs.
De 8 spoorsecties moeten zich in één booster-sectie bevinden.
2.1. Geïntegreerde spoorbezettingsdetector
Detectie van bezette spoorsecties
De geïntegreerde spoorbezettingsdetector detecteert voertuigen met een stroomverbruik van
ten minste 6 mA (bijvoorbeeld verlichte locomotieven of wagons) die zich in de aangesloten
secties bevinden. Valse alarmen die kunnen optreden bij digitale werking als gevolg van
stoorspanningen worden geminimaliseerd vanwege de relatief lage gevoeligheid van 6 mA.
Opmerking: De kleine stroom die in gelijkstroomsystemen vloeit wanneer een as van een
voertuig met resistieve verf is bekleed, is wellicht niet voldoende om te worden gedetecteerd.
Evaluatie van de bezette berichten
De gebieden "spoorbezettingsdetector" en "s88 terugmelder" zijn elektrisch van elkaar
gescheiden door optocouplers (galvanisch gescheiden). Dit filtert storingspieken weg en
voorkomt effectief bromlussen en foutstromen.
2.2. Het verzenden van de terugmelding in de s88-bus
De informatie wordt door de S88-5 via de s88-bus doorgegeven aan de voorgeschakelde
terugmelder of aan het aangesloten digitale apparaat (interface, memory of centrale). De
gegevensoverdracht van de ene feedbackmodule naar de andere vindt plaats in de s88-bus
volgens het bucket-chain-memory-principe.
Het aantal terugmeldingen dat u op een buslijn kunt aansluiten, hangt af van de interface, het
memory of de centrale die u gebruikt. Neem de specificaties van de fabrikant van het
apparaat in acht.
6 | Werking
t ms elektronik S88-5a
Adressering van de terugmeldmodules
De adressering van de terugmeldmodule S88-6 gebeurt automatisch op basis van zijn positie
op de buslijn. Het wordt daarom gebruikt in lineaire buslijnen met directe aansluiting op de
interface, het memory of de centrale.
2.3. Aansluiting op digitale apparaten en andere terugmeldingen
Info: Standaard s88-N
De S88-5 heeft RJ-45 connectoren volgens de s88-N norm, die de toewijzing regelt
van in de handel verkrijgbare patchkabels voor gebruik in s88 feedbacksystemen. In
tegenstelling tot de algemeen gebruikte 6-aderige verbindingskabels zijn patchkabels, die veel
voorkomen in computernetwerken, grotendeels afgeschermd tegen vreemde elektrische
signalen. Door het gebruik van patchkabels wordt de storingsgevoeligheid van de s88-bus dus
aanzienlijk verminderd.
Aansluiting op digitale apparaten of terugmelders met 6-polige s88-interface
Wanneer een verbinding met een s88 terugmelder of een digitaal apparaat met 6-polige s88
interface tot stand moet worden gebracht, is een extra adapter S88-A nodig. Er zijn vier
verschillende versies van de adapter beschikbaar, die verschillen qua
aansluiting (stopcontact of stekker) en
installatierichting
Verdere informatie → Sectie 2.4.
Werking | 7
