BTS80 EMB/C

Package C

1-1/2” offset hung, single acting

Installation instructions

08059412 – 03-2021

| | EN

2BTS80 EMB Closers 03-202108059412

dormakaba BTS80 EMB/C Installation Instructions

Table of Contents

Table of contents

1 Installation 3

1.1 Attach install closer 3

1.2 Install top pivot 3

1.3 Install bottom arm in bottom of door (15323) 3

1.4 Install spindle 4

1.5 Install the door 4

2 Templates 5

2.1 Top pivot template 5

2.2 Bottom arm (15323) template 6

2.3 Cement case template 7

3 Adjustments 8

3.1 Adjust bottom door clearances (if necessary) 8

3.2 Adjust closing speeds 8

3.3 Sealing compound (optional) 8

3.4 Intermediate pivot (optional) 8

4 Covers 9

4.1 Install cover 9

5 Operation 9

5.1 Operating the BTS80 EMB 9

5.2 Electrical specifications 9

dormakaba BTS80 EMB/C Installation Instructions

08059412 03-2021BTS80 EMB Closers 3

Closer

Pivot

Arm

. Install closer

1 Installation

Fig.

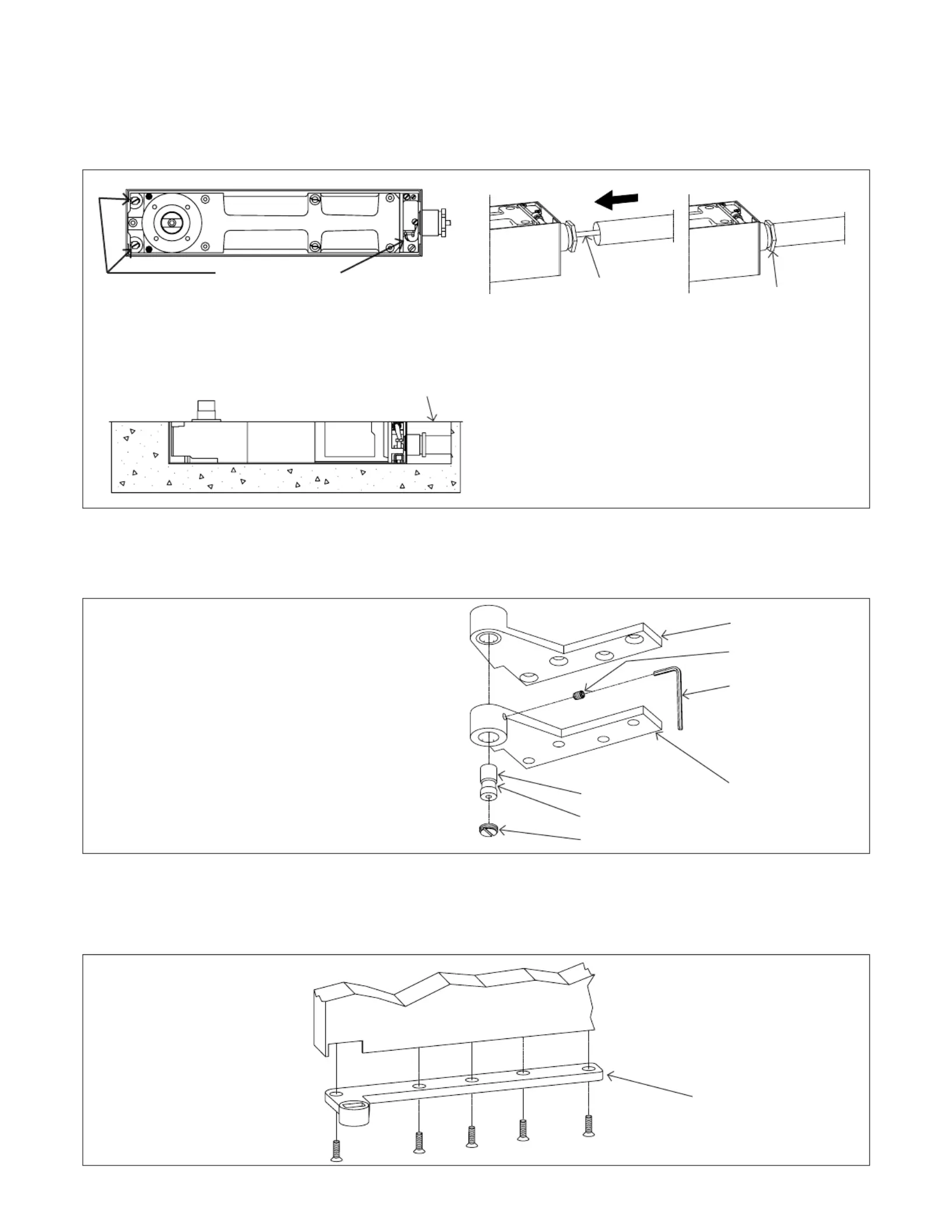

1.1.1 Center closer in cement case.

1.1.2 Tighten fastening screws.

NOTE: Top of cement case must be flush with finished floor.

NOTE: Cement case must be level and installed parallel to frame.

NOTE: Spindle center line must be accurately located.

NOTE: Grout cement case in place.

Fastening screws

Finished floor

. Install top pivot

Fig.

1.2.1 Remove set screw, cover cap, pivot pin.

1.2.2 Install top pivot.

1/8” hex key

. Install bottom arm in bottom of door ()

Fig.

Bottom of door

Cover cap

Undercut

Set screw

Frame portion

Door portion

Pivot pin

Bottom arm

1.1.3 Install closer, cement case, and conduit in floor.

1.1.4 Pull solenoid wire through conduit. (Conduit

supplied by others.)

Conduit

Solenoid wire Conduit

connector
